Les actifs réseau (→ routeurs, switches)

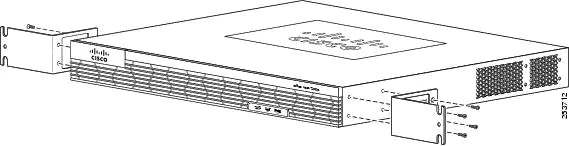

Monter les pattes de fixation sur le routeur “R_Gest” de façon à ce que sa connectique soit orientée vers l’arrière.

Monter les pattes de fixation sur le routeur “R_Prod” de façon à ce que sa connectique soit orientée vers l’avant.

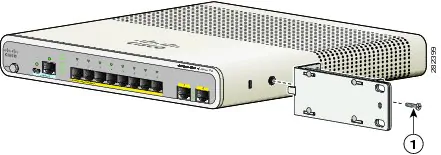

Monter les pattes de fixation (Réf. RCKMNT-19-CMPCT=) sur le switch Cisco 2960-C comme illustré ci-dessous. Ce switch sera ensuite monté dans la baie réseau du LAN “Production”

Monter les pattes de fixation sur le switch Cisco 2900-XL de façon à ce que sa connectique soit orientée vers l’arrière. C’est ce switch qui sera monté dans la baie réseau du LAN “Gestion”.

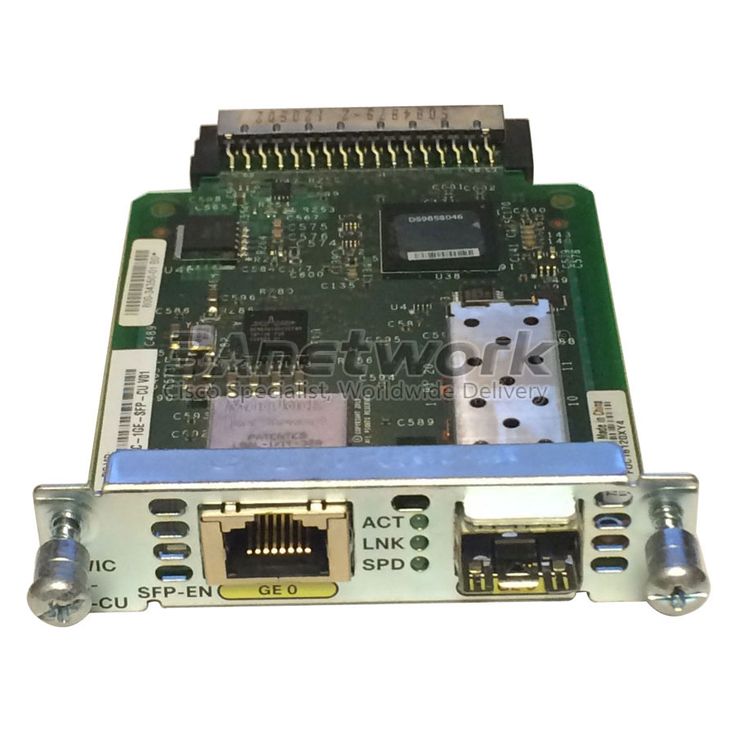

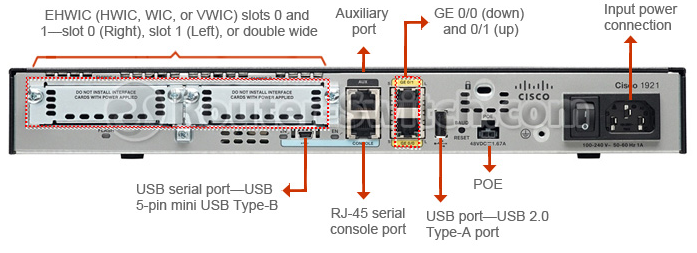

Insérer et fixer le module EHWIC-1GE-SFP-CU= dans le slot de gauche — repéré EHWIC1 — de chaque routeur

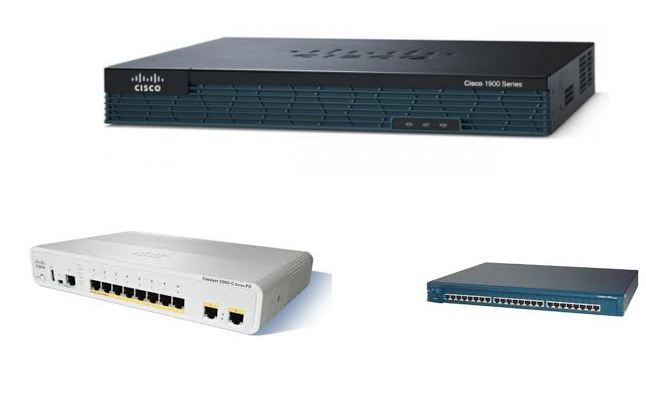

Repérer les différents actifs réseau de l’infrastructure.

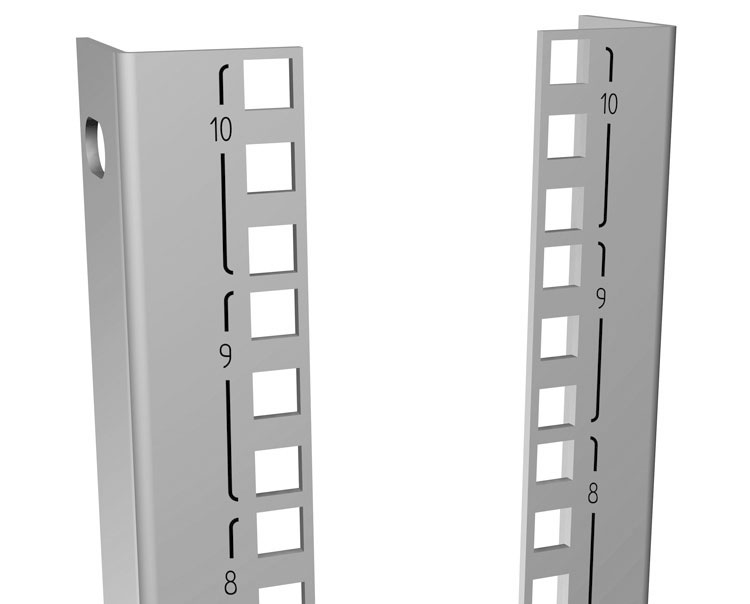

Fixer les éléments dans les baies réseau aux emplacements indiqués ci-dessous après avoir placé les écrous à cage à l’arrière des rails :

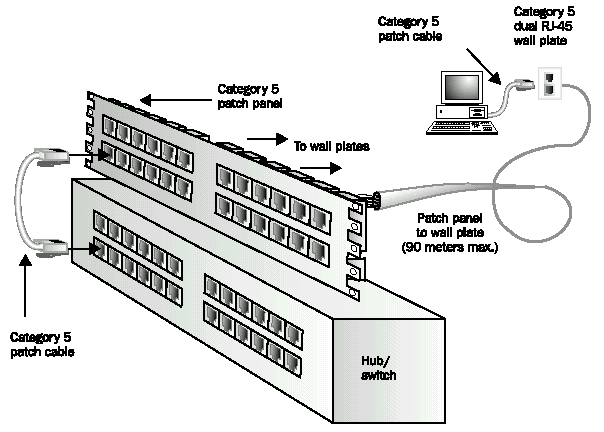

Repérer les différents équipements réseau de l’infrastructure et les raccorder physiquement entre eux conformément à la topologie du “système réseau C14”.

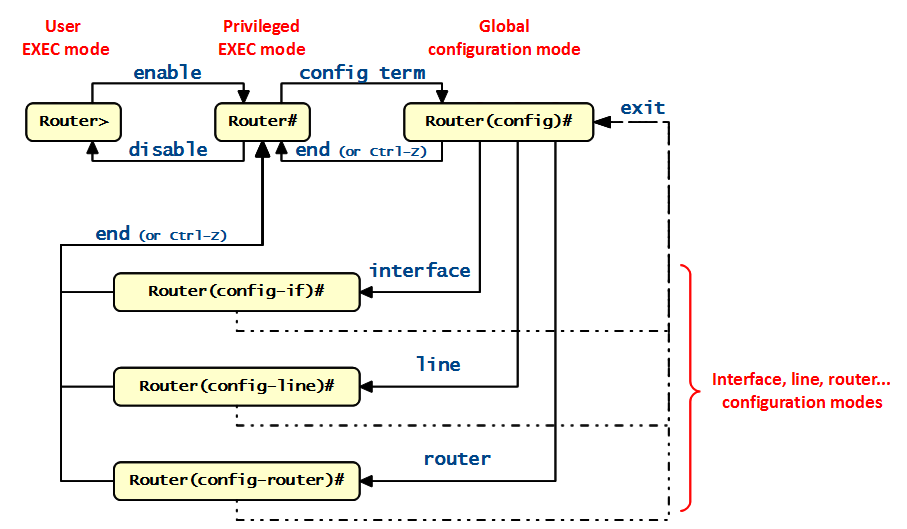

Prendre connaissance du document Méthode Cisco IOS CLI pour s’approprier la méthode de configuration d’un équipement Cisco depuis son interface de commande.

Si vous êtes sur Packet Tracer, ouvrir le fichier systeme_reseau_c14_a_configurer.pkt

Si vous êtes sur le matériel réel :

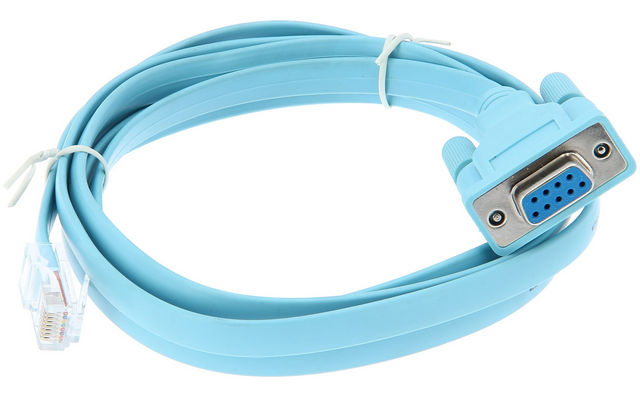

Lancer sur les PCs de configuration un émulateur de terminal série (PuTTY sur PCs réels ou Desktop  Terminal dans la boîte de dialogue des PCs simulés dans Packet Tracer) et les configurer avec :

“Provoquer” l’affichage de l’invite de commande des routeurs en tapant sur la touche Entrée du clavier depuis le terminal série

         --- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no (1)


Press RETURN to get started!

Router>enable
Router#erase startup-config
Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] (1)
[OK]
Erase of nvram: complete
%SYS-7-NV_BLOCK_INIT: Initialized the geometry of nvram
Router#reload
Proceed with reload? [confirm] (1)

Procéder à la configuration globale de chaque routeur comme recommandé dans le guide Cisco 1900 Serie Software Configuration Guide  Basic Router Configuration

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

configurer les interfaces réseau de chaque routeur en suivant les instructions du document Cisco 1900 Serie Software Configuration Guide  Basic Router Configuration  Configuring Gigabit Ethernet Interfaces

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

configurer les interfaces réseau des équipements, autres que les routeurs, disposant d’une adresse IP fixe (c.-à-d. ceux qui ne sont pas marqués comme DHCP sur le schéma)

Vérifier avec la commande ping que la communication est possible entre chaque équipement (avec adresse IP fixe) d’un même réseau

Toujours depuis l’émulateur de terminal série, configurer le routage statique en suivant les instructions de Cisco 1900 Serie Software Configuration Guide  Basic Router Configuration  Configuring Static Routes

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

Vérifier avec la commande ping que la communication est désormais possible entre les équipements (avec adresse IP fixe) des 2 réseaux (→ LANs “Gestion” et “Production”)

Définir sur R_Gest un 1^er pool DHCP nommé “LAN_GESTION” comme suit :

R_Gest#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R_Gest(config)#ip dhcp pool LAN_GESTION (1)
R_Gest(dhcp-config)#network 192.168.16.0 255.255.240.0 (2)
R_Gest(dhcp-config)#default-router 192.168.31.254 (3)
R_Gest(dhcp-config)#dns-server 8.8.8.8 (4)
R_Gest(dhcp-config)#domain-name acme.com (5)
R_Gest(dhcp-config)#lease 8 (6)
R_Gest(dhcp-config)#exit
R_Gest(config)#ip dhcp excluded-address 192.168.31.204 192.168.31.254 (7)
R_Gest(config)#exit

Sur le modèle de ce qui vient d’être fait, définir un 2^ème pool DHCP nommé “LAN_PRODUCTION” avec les mêmes caractéristiques. Exclure de la distribution DHCP les 50 dernières adresses du réseau 192.168.32.0/20.

Afficher les informations sur les pools DHCP définis plus haut pour avoir leur état courant :

R_Gest#show ip dhcp pool

Pool LAN_GESTION :
 Utilization mark (high/low)    : 100 / 0
 Subnet size (first/next)       : 0 / 0
 Total addresses                : 4094
 Leased addresses               : 1
 Excluded addresses             : 2
 Pending event                  : none

 1 subnet is currently in the pool
 Current index        IP address range                    Leased/Excluded/Total
 192.168.16.1         192.168.16.1     - 192.168.31.254    1    / 2     / 4094

Pool LAN_PRODUCTION :
 Utilization mark (high/low)    : 100 / 0
 Subnet size (first/next)       : 0 / 0
 Total addresses                : 4094
 Leased addresses               : 1
 Excluded addresses             : 2
 Pending event                  : none

 1 subnet is currently in the pool
 Current index        IP address range                    Leased/Excluded/Total
 192.168.32.1         192.168.32.1     - 192.168.47.254    1    / 2     / 4094
R_Gest#

Configurer le routeur R_Prod pour qu’il assure le rôle de relais DHCP vers le routeur R_Gest.

R_Prod(config)#interface Gi0/0 (1)
R_Prod(config-if)#ip helper-address 192.168.240.1

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

Tester le bon fonctionnement du serveur DHCP, en s’assurant que les PCs des LANs “Gestion” et “Production” configurés en DHCP reçoivent bien une configuration en rapport avec le réseau auquel ils appartiennent.

Vérifier avec la commande ping que la communication est désormais possible entre tous les équipements du système réseau (ceux configurés en statique et en DHCP)
