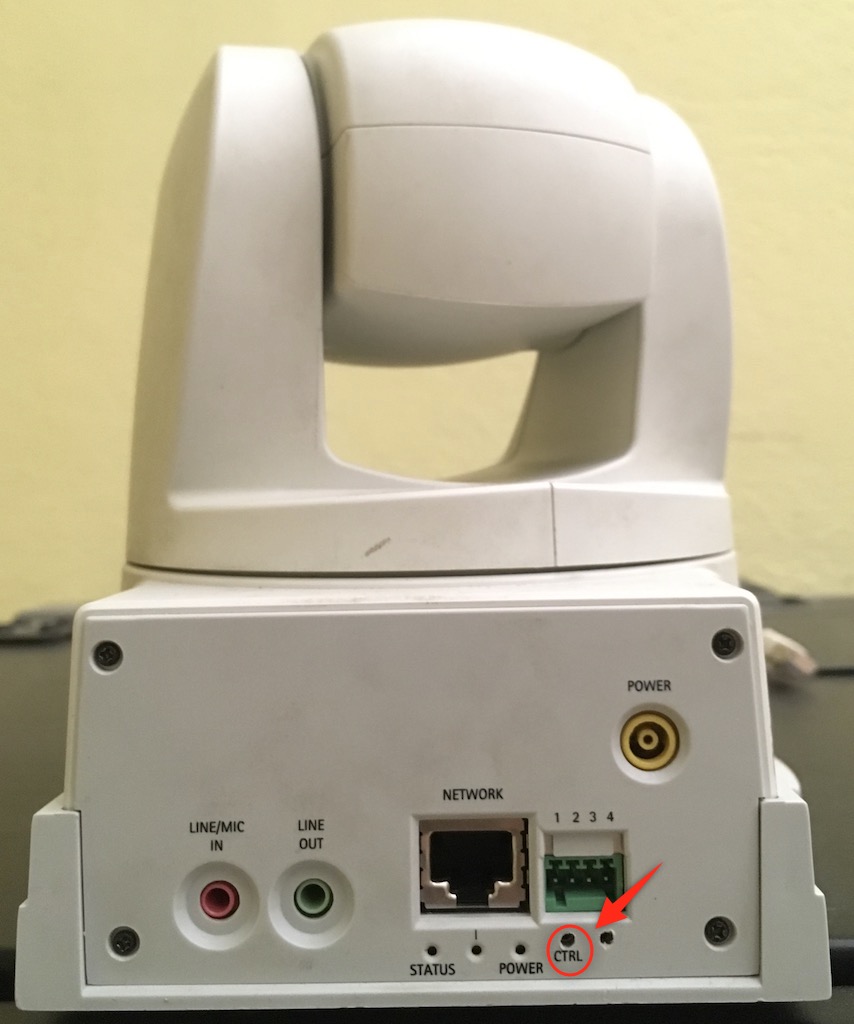

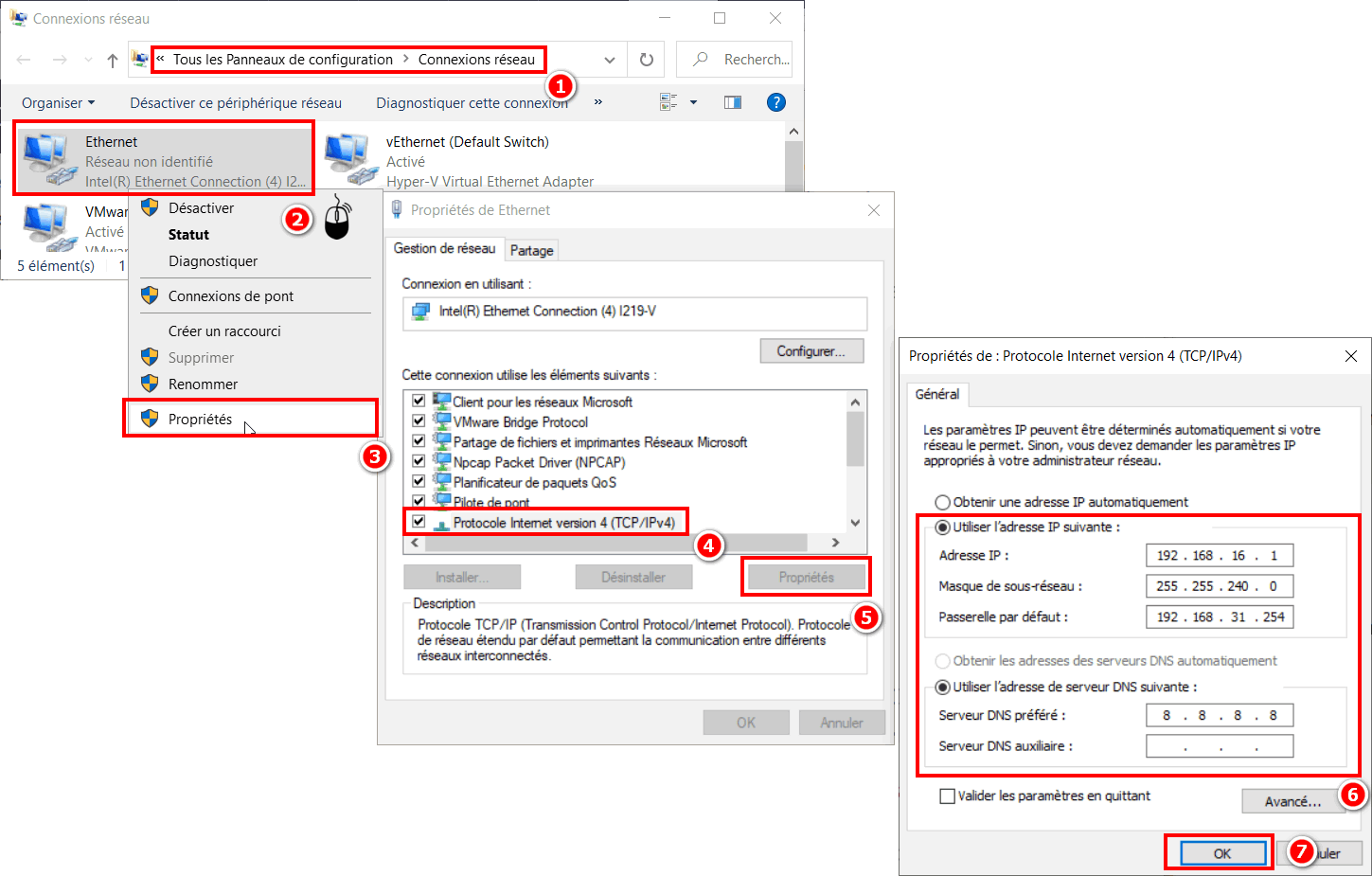

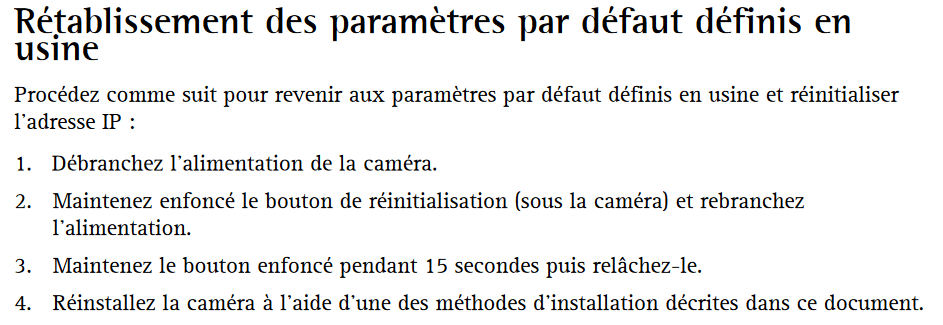

Caméra IP Axis PTZ214 Mise en situation Comme illustré dans le schéma de l’infrastructure réseau, une caméra IP est présente dans le LAN “Gestion”. En tant que technicien, vous devez être capable de : réinitialiser complètement la caméra depuis un PC dans le cas où, par exemple, son mot de passe aurait été égaré configurer la caméra pour correspondre aux besoins (adresse IP, fonctionnalités…). Cette activité vise à vous approprier le fonctionnement de cette caméra IP pour réaliser ces 2 tâches. Ressources Matériel(s) 1 PC Windows10 1 caméra AXIS PTZ214 1 carte réseau TP-Link PCI Express 1 câble réseau Logiciel(s) Navigateur web (Mozilla Firefox recommandé) AXIS IP Utility → application Windows servant à détecter et afficher les périphériques Axis sur le réseau ainsi qu’à définir manuellement une adresse IP statique. Documentation(s) AXIS 214 Caméra réseau PTZ - Guide dinstallation ^ Travail demandé Le travail demandé est schématisé ci-dessous : Résumé de la procédure Ajout/Configuration d’une carte réseau dans le PC (→ étapes 1, 2 et 3 dans le schéma ci-dessus) Réinitialisation de la caméra avec sa configuration d’usine (→ étape 4) Attribution d’une adresse IP statique à la caméra (→ étape 5) Configuration de la caméra depuis son interface web (→ étape 6) Désinstallation pour permettre à l’équipe suivante de suivre l’activité (→ non représentée sur le schéma) Procédure détaillée 🖮 Travail n° 1 Ajout/Configuration d’une carte réseau dans le PC L’ajout d’une 2ème carte réseau dans le PC va permettre de se connecter à 2 réseaux : le réseau de la section BTS SN 192.168.4.0/22 (→ 1ère carte réseau) pour pouvoir accéder aux ressources habituelles (NAS, Internet…) le réseau “privé” 192.168.16.0/20 (→ 2ème carte réseau) destiné uniquement à attribuer son IP statique telle que spécifiés dans le schéma réseau du système. Éteindre le PC Insérer la carte réseau fournie dans un slot PCI Express Rallumer le PC Depuis les “Paramètres réseau & Internet” de Windows 10, affecter une IPv4 statique à la carte réseau nouvellement insérée dans le PC. Celle-ci devra faire partie du réseau où la caméra sera installée (→ 192.168.16.0/20). L’adresse de passerelle et le dns préféré n’ont été renseignés ici que par soucis de cohérence avec le paramétrage réseau du système “Réseau C14”. Ils ne sont pas requis pour cette activité de configuration de la caméra. Sous Windows 7 la configuration d’adresse IP peut se faire depuis le “Panneau de configuration” > “Réseau et Internet” > “Centre Réseau et partage” > “Modifier les paramètres de la carte” 🖮 Travail n° 2 Réinitialisation de la caméra Couper l’alimentation de la caméra À l’aide d’un trombone ou équivalent, enfoncer le bouton de réinitialisation CTRL situé à l’arrière de la caméra Alimenter la caméra en veillant à bien garder le bouton CTRL enfoncé Après les quelques clignotements du voyant STATUS à la mise sous tension, attendre environ 25s que celui-ci s’éteigne et se rallume Relâcher le bouton CTRL 🕮 Sources : Paragraphe intitulé “Rétablissement des paramètres par défaut définis en usine” (p.15) du guide d’installation de la caméra : 🖮 Travail n° 3 Attribution d’adresse IP statique à la caméra La caméra IP ne disposant pas de tableau de bord, la configuration peut se faire via le réseau soit : depuis l’utilitaire netsh de Windows 10 ⇒ Méthode n°1 grâce à un logiciel mis à disposition gratuitement par le constructeur (→ AXIS IP Utility) ⇒ Méthode n°2 Bien que la méthode n°2 semble plus facile, elle ne fonctionne pas dans notre configuration. Il faut donc impérativement utiliser la 1ère méthode. La 2ème méthode n’est exposée que pour référence. Méthode n°1 Depuis un terminal exécuté en tant qu’administrateur, ajouter une entrée statique dans la table ARP qui spécifie d’une part l’adresse MAC de la caméra (N° de série figurant sur l’étiquette) puis l’adresse IP que l’on souhaite lui affecter. Depuis Windows 10, la commande à saisir est la suivante : netsh.exe interface ip add neighbors "<nom_carte_réseau>" <adresse_IP_souhaitée_caméra> <adresse_MAC_caméra> Exemple Le nom de la carte réseau est obtenu de manière graphique depuis "Panneau de configuration Réseau et Internet Connexions réseau" ou en exécutant la commande ipconfig dans un terminal > ipconfig [...] Carte Ethernet Ethernet : (1) Suffixe DNS propre à la connexion. . . : Adresse IPv6 de liaison locale. . . . .: fe80::31b3:159c:9ba7:d8d0%21 Adresse IPv4. . . . . . . . . . . . . .: 192.168.16.1 Masque de sous-réseau. . . . . . . . . : 255.255.240.0 Passerelle par défaut. . . . . . . . . : 1 Le nom de la carte est ce qui s’affiche après “Carte Ethernet” Pour affecter l’adresse IP 192.168.31.214 à la caméra, il suffit alors de saisir la commande : netsh.exe interface ip add neighbors "Ethernet" 192.168.31.214 00-40-8c-7c-89-f0 Mettre hors tension la caméra Dans un terminal, exécuter la commande : ping -l 408 -t 192.168.31.214 (1) 1 Envoi en continu (→ -t) d’un echo request de longueur 408 (→ -l 408) vers la caméra dont l’adresse IP est 192.168.31.214 Mettre sous tension la caméra Lorsque la caméra répond, cela signifie qu’elle a pris en compte la demande d’affectation d’adresse IP ping -l 408 -t 192.168.31.214 Envoi d’une requête 'Ping' 192.168.31.214 avec 408 octets de données : Délai d’attente de la demande dépassé. Délai d’attente de la demande dépassé. Réponse de 192.168.31.214 : octets=408 temps=2 ms TTL=64 (1) Réponse de 192.168.31.214 : octets=408 temps<1ms TTL=64 Réponse de 192.168.31.214 : octets=408 temps=1 ms TTL=64 1 Réponse qui informe de la réussite du changement d’adresse IP Supprimer l’entrée statique précédemment créée dans la table ARP (et désormais inutile) avec la commande : netsh.exe interface ip delete neighbors "Ethernet" 192.168.31.214 Méthode n°2 Exécuter Axis IP Utility Windows affiche une alerte de sécurité à l’exécution du logiciel indiquant que le pare-feu a bloqué des fonctionnalités de l’application. Autoriser alors l’application à communiquer sur les réseaux privés et/ou de domaine. Configurer l’adresse IP de la caméra comme illustré dans la vidéo ci-dessous Your browser does not support the video tag. 🖮 Travail n° 4 Configuration de la caméra Une fois l’adresse IP attribuée, IP Utility propose de se rendre sur la page d’accueil de la caméra pour procéder à la configuration du mot de passe de l’administrateur (→ root). Ceci va ouvrir le navigateur internet par défaut qui doit avoir été avoir été défini au préalable sur Mozilla Firefox impérativement (Google Chrome interdit de visualiser le flux de la caméra). Il faut ensuite paramétrer la caméra conformément à ce qui est demandé. Configurer le mot de passe de l’administrateur de la caméra comme illustrée dans la vidéo ci-dessous : Your browser does not support the video tag. Paramétrer la caméra comme suit depuis l’interface web d’administration : Format vidéo : Motion JPEG → “Video format” Résolution d’image : QCIF → “Setup Video & Image Image Image Appearance” Incrustation de la date et l’heure sur l’image → “Video & Image Image Overlay Setting” Autorisation de visualiser le flux de la caméra accordée à tous les utilisateurs anonymes → “Setup Basic Configuration Users User Setting” Sélection de la technologie “server push” (et non “Java Applet”) pour visualiser le flux de la caméra dans un navigateur web autre que Internet Explore → “Live view config Layout Default viewer Other browsers” : Synchronisation de l’heure avec celle du PC → “Setup Basic Configuration Date & Time New Time Server Time Mode” 🖮 Travail n° 5 Désinstallation de la caméra Pour finir l’activité, remettre la caméra dans son état initial pour permettre à une autre équipe de l’installer et de la configurer. Procéder à la réinitialisation d’usine Débrancher le câble réseau Éteindre le PC puis désinstaller la carte réseau additionnelle Déposer tout le matériel dans la caisse prévue à cet effet Informer l’équipe suivante que le matériel est disponible 🞄 🞄 🞄 Imprimante thermique Intermec PD41 Les actifs réseau (→ routeurs, switches)
