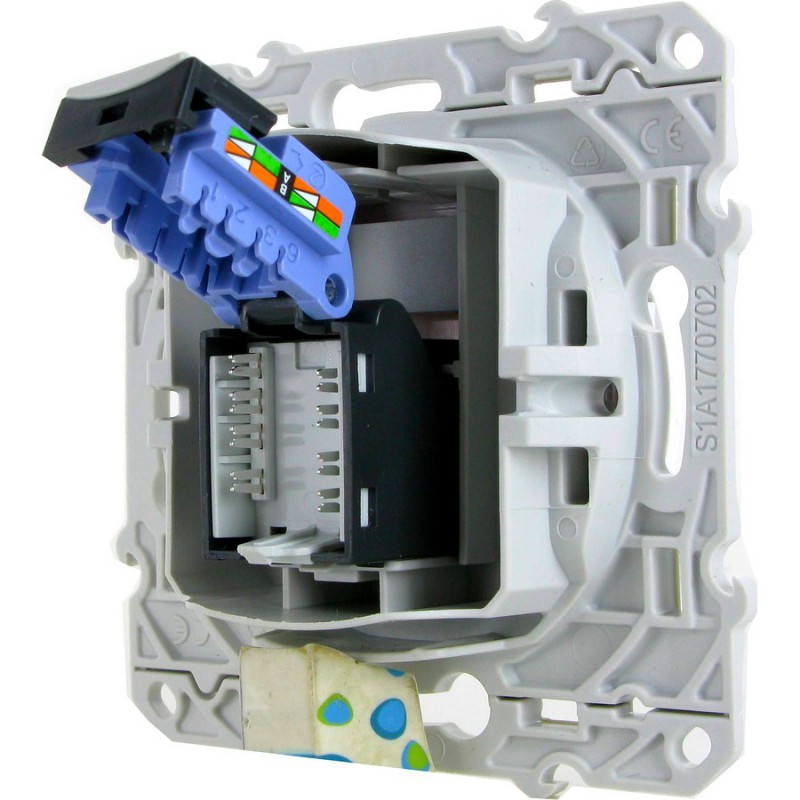

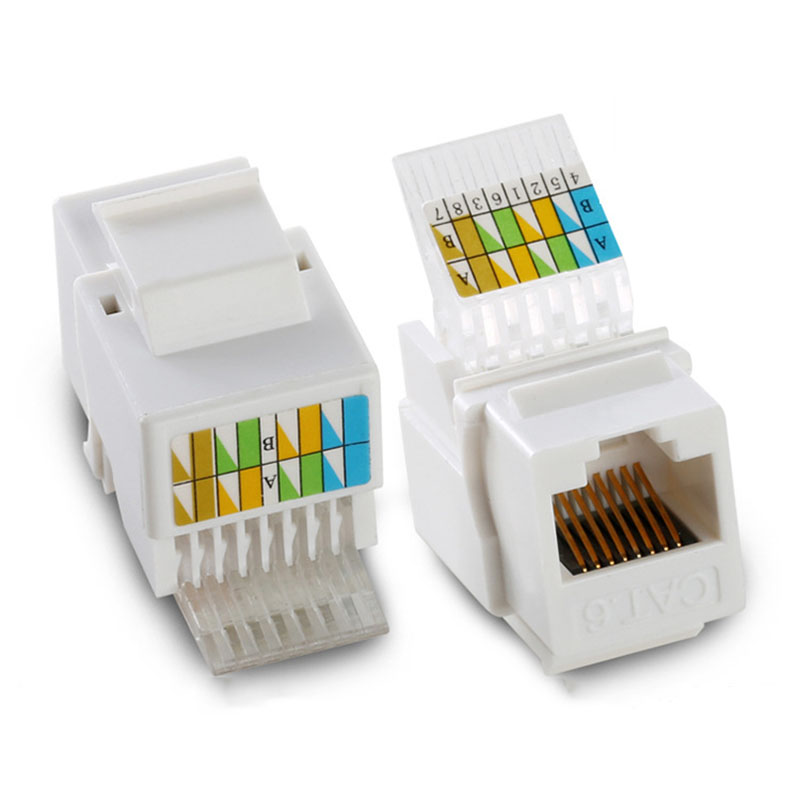

Câblage réseau Cette activité vise à vous familiariser avec le câblage de prises réseaux. Dans le câblage réseau, 2 normes peuvent être utilisées : la 568A et la 568B. La 568B est la plus répandue. Le câblage ci-dessus indique la correspondance entre une broche du connecteur RJ45 d’un câble réseau et la couleur du câble selon la norme utilisée. Vous pouvez constater que seule la couleur choisie pour les paires de signaux TX+/TX- et RX+/RX- diffère. Pour les prises, un marquage existe toujours au niveau des broches de façon à indiquer la couleur du câble auquel elles doivent être reliées selon la norme choisie. Ci-dessous le marquage d’une prise réseau murale et d’un noyau (→ connecteur RJ45 présent dans les bandeaux de brassage). Prise murale Noyau ✎ Travail n° 1 Câblage prise réseau Câbler une liaison réseau reliant la prise murale et le noyau RJ45 qui vous ont été fournis en vous aidant des 2 notices de câblage suivantes : notice de câblage d’une prise de marque Legrand , notice de câblage d’un noyau de marque Digitus , Tester cette liaison avec un testeur de câble Rappel La vidéo suivante illustre comment on utilise un testeur de câble réseau 🞄 🞄 🞄 Les actifs réseau (→ routeurs, switches) Plan d’action
