Système “Réseau C14”

Le système “Réseau C14” correspond à l’infrastructure réseau d’une PME qu’il vous faut installer/maintenir.

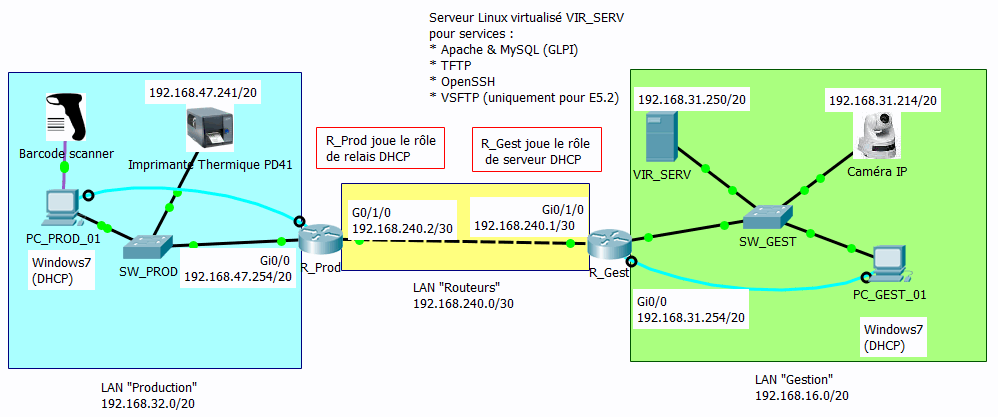

Comme l’illustre le schéma réseau ci-dessous (cliquer sur l’image pour une vue aggrandie dans un nouvel onglet), cette infrastructure permet de relier entre eux tous les ordinateurs et périphériques de l’entreprise dans le but de partager des ressources ou des services.

reseau c14

Le schéma met en évidence le découpage du réseau global en 3 sous-réseaux afin de cloisonner les différents départements de l’entreprise :

  • 2 sous-réseaux locaux → LAN “Gestion” & LAN “Production”

  • 1 sous-réseau d’interconnexion → LAN “Routeurs”

Votre rôle est de garantir le bon fonctionnement des équipements suivants et des services qu’ils doivent rendre :

  • Actifs réseau (→ routeurs, switches) :

    • communication entre les machines des LANs “Gestion” et “Production”,

    • service DHCP

  • Caméra IP :

    • visualisation du flux caméra depuis les différentes machines du réseau global de l’entreprise

  • Imprimante thermique :

    • Impression d’étiquettes depuis le poste PC_PROD_01

    • Configuration à distance via son interface d’administration Web depuis une machine du LAN “Gestion”

  • Serveur Linux virtualisé :

    • Service Web pour application de gestion de parc informatique (→ GLPI)

    • Service TFTP pour la sauvegarde des configurations des routeurs

    • Service FTP pour permettre le transfert de fichiers (Ordres de fabrication) depuis le service de gestion vers les ateliers de production

Chaque catégorie d’équipements dispose sur ce site web d’une section qui lui est consacrée en vue de son installation et/ou de sa configuration.

Étant donné que tous les équipements du système nécessitent une connexion réseau, une section de ce site web est également consacrée au câblage réseau.

Chaque section prend la forme d’une activité que vous devez suivre afin de vous approprier la procédure d’installation/configuration de chaque équipement et donc vous préparer à l’épreuve d’installation (→ E5.1).

Cette phase d’installation/configuration doit également s’accompagner d’une réflexion sur le fonctionnement de chaque matériel/logiciel afin de pouvoir procéder à son dépannage éventuel et donc vous préparer à l’épreuve de dépannage (→ E5.2).

🞄  🞄  🞄
