Écran tactile 7"

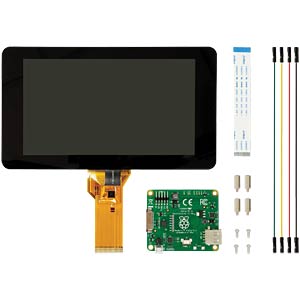

touch display

Le Raspberry Pi Touch Display est un écran LCD qui se connecte au Raspberry Pi via le connecteur DSI.

Dans certaines situations, il permet d’utiliser simultanément les écrans HDMI et LCD (ce qui nécessite un support logiciel).

Caractéristiques principales

  • 800×480 RGB LCD display

  • 24-bit colour

  • 10-point multi-touch touchscreen

  • PWM backlight control and power control over I2C interface

  • Backlight lifetime: 20000 hours

  • Operating temperature: -20 to +70 degrees centigrade

  • Contrast ratio: 500

  • Average brightness: 250 cd/m2

  • Viewing angle (degrees):

    • Top - 50

    • Bottom - 70

    • Left - 70

    • Right - 70

  • Power requirements: 200mA at 5V typical, at maximum brightness.

  • Outer dimensions: 192.96 × 110.76mm

  • Viewable area: 154.08 × 85.92mm

  • Les dimensions de la zone affichable montrent que le Raspberry Pi Touch Display est un écran 7".

    En effet la taille d’un écran est caractérisée par sa diagonale (en pouces), ce qui donne dans le cas présent : touch display diagonal

  • Les dimensions de la zone affichable (→ Viewable area) sont à fournir aux applications Qt par l’intermédiaire de variables d’environnement (→ QT_QPA_EGLFS_PHYSICAL_WIDTH, QT_QPA_EGLFS_PHYSICAL_HEIGHT) pour leur permettre de déterminer la résolution de l’écran en DPI (→ Dots Per Inch).

    Par défaut, celle-ci est fixée à 100 DPI.

    Pour le Raspberry Pi Touch Display la résolution est légèrement supérieure :

    • Résolution horizontale : (800 / 154.08) * 25.4 = 132 DPI

    • Résolution verticale : (480 / 85.92) * 25.4 = 142 DPI

Installation

Pour assembler l’écran Raspberry Pi Touch Display et la Raspberry Pi, se référer à Raspberry Pi 7" Touch Screen Assembly Guide link

Pour les versions récentes de Raspberry Pi, il est inutile, voire même non recommandé, de relier l’écran aux broches du connecteur GPIO correspondant aux signaux SDA et SCL du bus i2c-1.

Celui-ci utilise effectivement le bus i2c-0 pour la partie tactile et ce bus est déjà présent sur le connecteur DSI.

Sur les anciennes versions de Raspberry Pi (→ versions PI 1A et PI 1B, sans le +), les broches 3 et 5 du connecteur GPIO étaient reliées en interne au bus i2c-0. Celui-ci n’étant pas présent sur le connecteur DSI, cela explique que dans nombre de ressources internet, 4 fils sont utilisés pour relier l’écran à la Raspberry Pi.

En résumé, ne relier l’écran qu’au 5V et le GND du connecteur GPIOs des Raspberry Pi modèle 1A+/1B+ ou supérieurs.

🕮 Source :

Howto…​

Pivoter l’affichage de 180°

Ajouter la ligne :

lcd_rotate = 2

au fichier /boot/config.txt

🕮 Source : Official touchscreen is upside down link
