Activité

Se renseigner sur internet sur l’adressage IPv4 et la notion de “sous-réseau” (masque, adresse réseau, adresse de broadcast, nombre d’hôtes, plage d’adresses des hôtes).

Répondre aux question suivantes :

Après avoir consulté les documents ressources Opérateurs bit à bit et Techniques de masquage en C/C++, donner les expressions en langage C qui permettent d’obtenir :

Lancer Qt Creator

Créer un nouveau projet de type Application  Qt Widgets Application qui utilisera comme classe de base QDialog voire QMainWindow si vous désirez par la suite que votre application dispose de menus, barre d’état…​

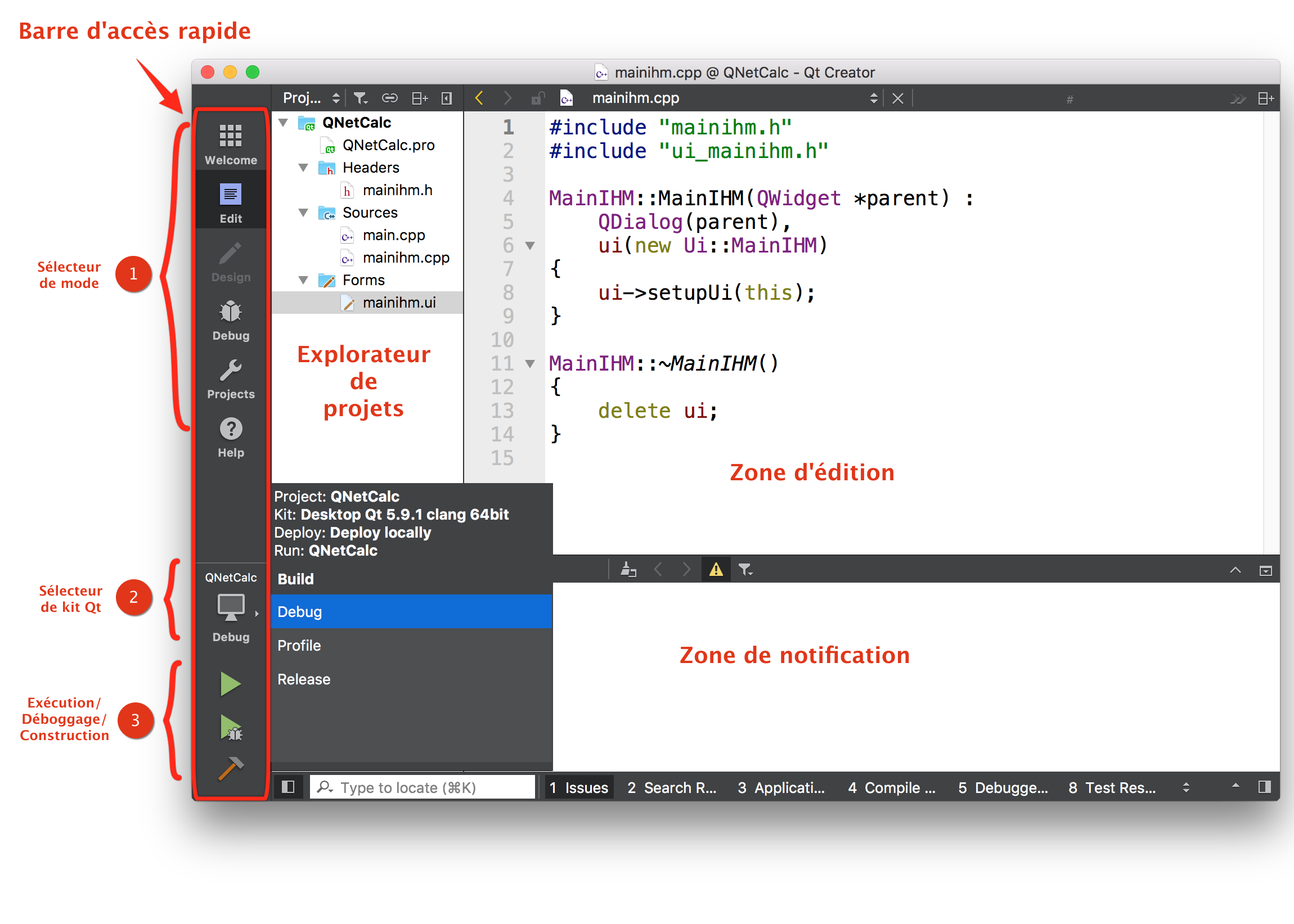

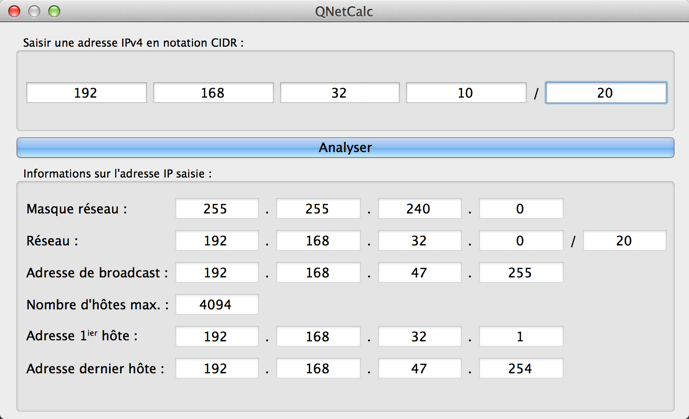

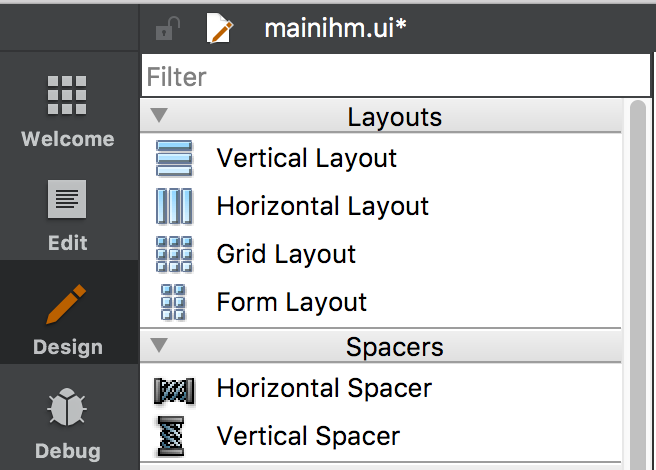

S’inspirer de l’IHM proposée en début de sujet pour concevoir celle de votre application à partir de l’outil Qt Designer qui s’ouvre lorsqu’on double-clique sur le fichier avec l’extension .ui (→ mainihm.ui) qui se trouve dans le dossier Forms dans l'explorateur de projets (à gauche de la zone d’édition par défaut).

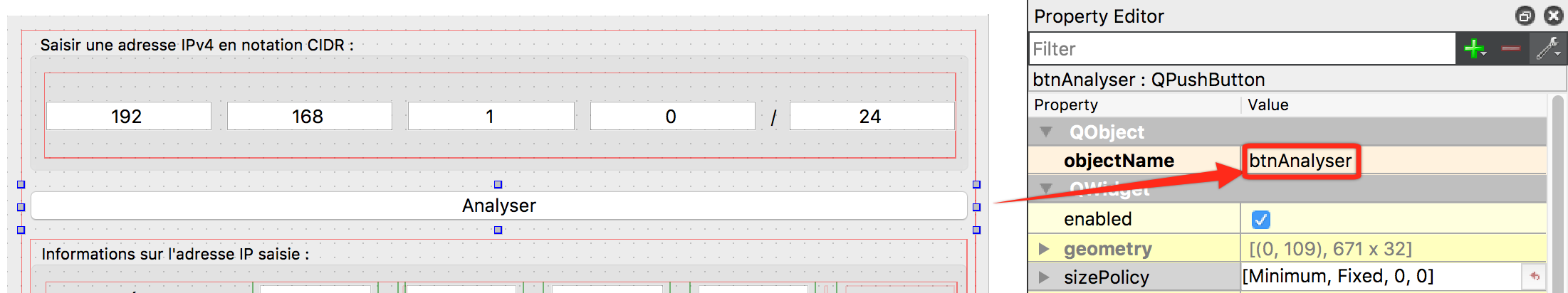

Ouvrir le fichier mainihm.h et déclarer un slot pour le signal du bouton “Analyser”.

public slots :
    void onBtnAnalyserClicked();

Effectuer la connexion du signal au slot. Pour cela, aller dans le code du constructeur de la la classe MainIHM dans le fichier mainihml.cpp et appeler la méthode connect() du framework Qt dont le rôle est justement de réaliser cette connexion :

connect(this->ui->btnAnalyser,SIGNAL(clicked()), this, SLOT(onBtnAnalyserClicked()));

Coder une ébauche de slot pour vérifier le bon fonctionnement. Nous allons nous contenter d’afficher une boite de dialogue modale prédéfinie qui s’affichera dès que le bouton est appuyé.

Exécuter l’application pour vérifier que la boite de dialogue modale s’affiche effectivement lorsque le bouton est enfoncé.

Parcourir la documentation de Qt et donner les 4 types de boîtes de dialogue modale prédéfinies dans Qt.

Inclure dans le fichier mainihm.cpp le fichier d’entête <QByteArray> requis dès lors qu’on utilise des variables de type QByteArray

Dans le slot du bouton “Analyser”, déclarer une variable ipValue de type QByteArray

Toujours dans le slot, stocker dans le tableau les 4 octets de l’adresse IPv4 saisie.

bool ok;
ipValue[ 0 ] = this->ui->ledtIP0->text().toInt(&ok);

Compléter le slot pour afficher dans une boîte de dialogue modale un message — c’est-à-dire une chaîne de caractères — qui informe sur l’adresse IP saisie.

QByteArray octets;
octets[0] = 0xc0;
QString msg = "Le 1er octet du tableau vaut : " + QString::number((unsigned char)octets[0]);

Vérifier le bon fonctionnement du code en saisissant l’adresse 192.168.2.254.

Supprimer le (unsigned char) dans chacun des appels à QString::number() puis exécuter le code en saisissant la même adresse IPv4 (→ 192.168.2.254).

Déclarer dans le slot une nouvelle variable de type int nommée ipMaskLen et y stocker la longueur du masque saisie après l’avoir convertie en nombre entier.

Faire évoluer le code du slot de façon à ce que celui-ci vérifie les valeurs saisies (une valeur comprise entre 0 et 255 pour les constituants de l’adresse IP et une valeur comprise entre 0 et 32 pour la longueur du masque).

Ajouter une nouvelle classe nommée IP dans le projet.

Compléter la déclaration de la classe IP dans le fichier ip.h avec ce qui vous a été fourni plus haut.

Donner une implémentation “vide” provisoire des différentes méthodes de la classe IP dans le fichier ip.cpp pour éviter les erreurs de compilations.

IP::IP() { }

IP::~IP() { }

void IP::setAddress(QByteArray theIP, int theMaskLen) { return; }

QByteArray IP::convertToByteArray(quint32 val) { return QByteArray(); }

QByteArray IP::getMask() { return QByteArray(); }

QByteArray IP::getNetwork() { return QByteArray(); }

QByteArray IP::getBroadcast() { return QByteArray(); }

QByteArray IP::getFirstHost() { return QByteArray(); }

QByteArray IP::getLastHost() { return QByteArray(); }

int IP::getMaxNbHosts() { return 0; }

Compléter le constructeur pour qu’il initialise à 0 tous les attributs de la classe

Débuter le codage de la méthode en mémorisant dans l’attribut mMaskLen le paramètre theMaskLen

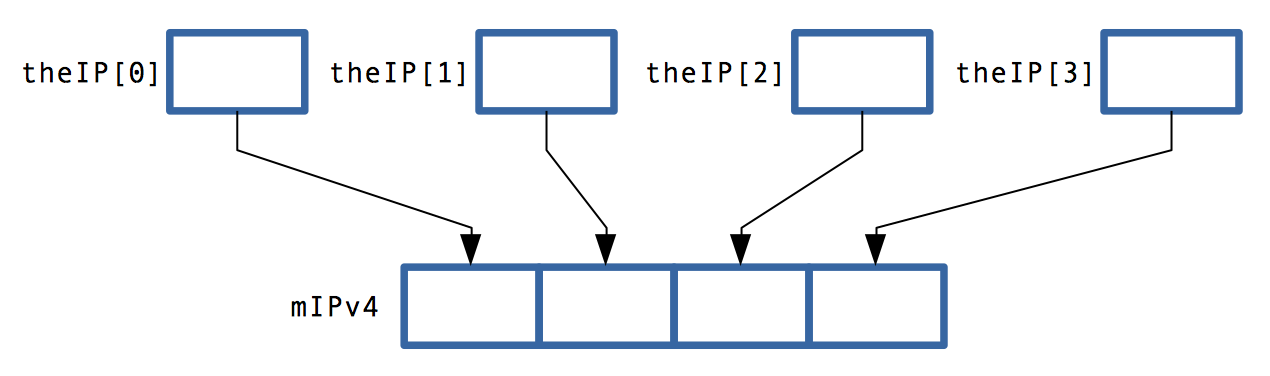

En s’appuyant sur les opérateurs bit à bit vus dans le document ressource Opérateurs bit à bit en C/C++, poursuivre le codage de la méthode en stockant dans l’attribut mIPv4 l’adresse IP fournie en paramètre en tant que tableau d’octets.

Elaborer dans l’attribut mMask le masque binaire sur 32 bits à partir de la longueur du masque (valeur accessible soit depuis l’attribut mMaskLen ou le paramètre theMaskLen).

Calculer à présent l’adresse réseau, à mémoriser dans l’attribut mNetwork en effectuant l’opération bit à bit appropriée entre l’adresse IP (→ mIPv4) et le masque réseau (→ mMask)

Coder enfin le calcul de l’adresse de broadcast, à stocker dans l’attribut mBroadcast, en se rappelant qu’elle consiste à remplir de 1 l’identifiant de l’hôte dans le réseau.

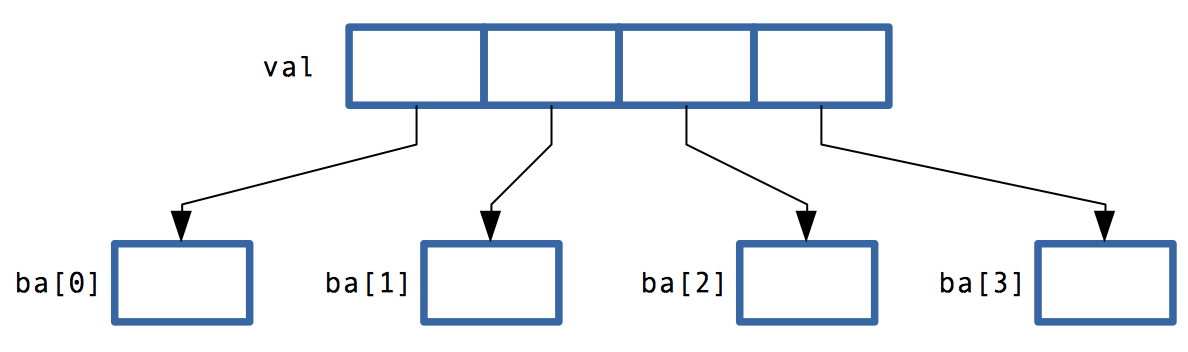

Coder la méthode convertToByteArray() pour répartir le contenu d’un entier de 32 bits dans 4 valeurs de 8 bits.

QByteArray IP::convertToByteArray(quint32 val) {
   QByteArray ba;

   // Extraire successivement 4 x 8 bits de la valeur de `val`
   // et les stocker dans le tableau `ba`

   return ba;
}

Coder les méthodes getMask(), getNetwork(), getBroadcast() pour qu’elles retournent respectivement les attributs mMask, mNetwork, mBroadcast après leur conversion en tableau de 4 octets.

Coder les méthodes getFirstHost() et getLastHost() pour qu’elle retournent sous forme de tableau de 4 octets la 1^ère et la dernière adresse disponible pour un hôte sachant que ces adresses correspondant respectivement à l’adresse réseau + 1 et à l’adresse de broadcast - 1

Coder la méthode getMaxNbHosts() pour qu’elle calcule et retourne le nombre maximum d’hôtes dans le réseau considéré à partir de la formule donnée.

Créer un nouvel attribut mUserIP de type ÌP dans le fichier mainihm.h sans oublier d’inclure le fichier d’entête ip.h

Poursuivre le codage du slot onBtnAnalyseClicked() en invoquant la méthode setAdress() sur l’objet mUserIP de façon à lancer le calcul des différentes informations relatives à l’adresse IP saisie par l’utilisateur.

Appeler ensuite les différents getters de l’objet mUserIP pour récupérer ces informations puis les afficher dans leurs champs respectifs de l’IHM après leur conversion en chaîne de caractères (→ QString::number((unsigned char)info))

Tester l’application finale.

Enrichir l’IHM en proposant un bouton qui permet d’effacer l’ensemble des champs éditables.

Enrichir l’application pour qu’elle indique si l’adresse saisie est de type privée ou publique.
