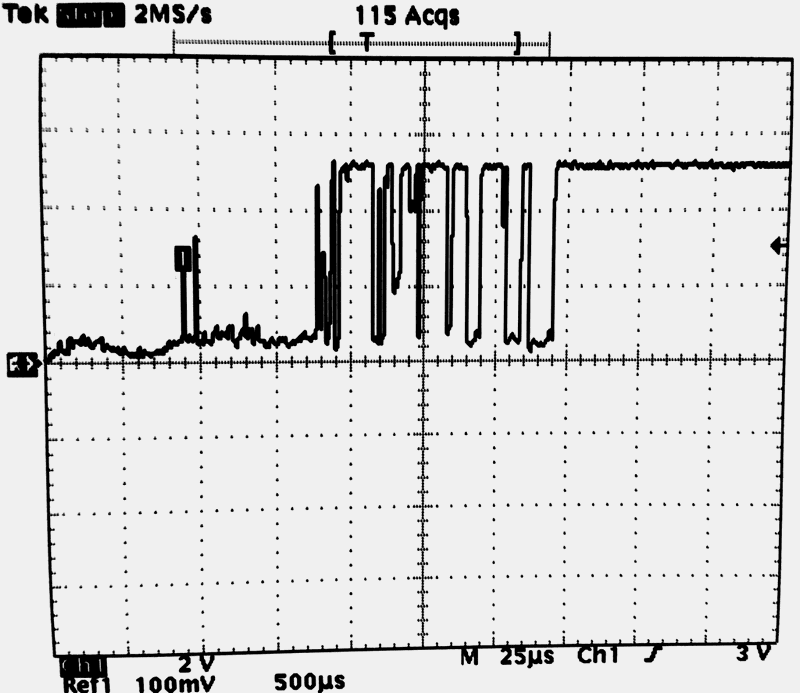

Anti-rebonds Généralités Les dispositifs de commutation mécaniques comme les interrupteurs ou les boutons poussoirs, de par leur conception, ont tendance à délivrer une série d’impulsions parasites quand on les actionne. Ci-dessous figure un oscillogramme relevé aux bornes d’un interrupteur que l’on actionne. On voit bien que le passage de l’état fermé à l’état ouvert n’est pas franc. Même si ces états intermédiaires — apelés rebonds — ne sont pas détectables à l’échelle humaine, ils le sont pour les circuits électroniques et seront donc considérés comme autant d’ouvertures ou fermetures de circuits. Ceci peut avoir des conséquences plus ou moins graves au niveau des dispositifs que ces interrupteurs, boutons poussoirs… commandent. Ex. : diminution de la durée de vie d’un relais (si celui-ci a un temps de réponse en accord avec la fréquence des rebonds c.-à-d. quelques ms). Solution logicielle L’élimination des rebonds passe souvent par une solution matérielle (→ circuit RC, trigger de Schmitt). Cependant, outre le fait que cette solution matérielle rend le circuit électronique plus complexe et donc plus cher à fabriquer, elle autorise aussi moins de souplesse qu’une solution logicielle. De toute façon, qu’elle soit matérielle ou logicielle, il vaudra toujours mieux se référer à des solutions éprouvées qu’à chercher par soi-même à éliminer ces rebonds car cela n’est pas aussi facile qu’il n’y parait. La solution logicielle présentée dans la librairie Arduino DebounceInput donne, selon son auteur, de bons résultats. Elle s’inspire de l’algorithme présenté dans l’article Elegant debouncing solution with software Schmitt trigger emulation Contrairement aux idées reçues, on recommande de ne pas détecter le changement d’état d’un interupteur ou bouton poussoir via une broche d’interruption d’un processeur car ceci peut amener à consommer du temps machine inutilement. Always avoid connection of mechanical contacts to interrupt inputs unless the contacts undergo hardware debouncing. Otherwise, the contacts may bounce dozens of times, unnecessarily consuming processor-machine cycles. The software routine reads the inputs only every 4 msec and thus imposes additional filtering on the inputs. — Elio Mazzocca Contact-debouncing algorithm emulates Schmitt trigger Liens 👍 Vidéo de M.Hortolland sur les rebonds en sortie d’interrupteurs ou de boutons-poussoirs et sur le moyen pour les supprimer sur un microcontrôleur PIC 👍 Debouncing and Throttling Explained Through Examples → Article qui illustre 2 techniques d’anti-rebonds (debounce vs. throttle) dans le domaine du développement web Contact-debouncing algorithm emulates Schmitt trigger Listing 1 debounce.asm /************************************************************************* ** ** ** THE ULTIMATE SOFTWARE DEBOUNCER ** ** ** ** Program: debounce.asm ** ** Version: 1.0 ** ** Date: 5/5/2005 ** ** Author: Elio Mazzocca ** ** E-mail: jnz9876@adam.co.uk ** ** ** ** micro used: ATmega8 with internal 4 MHz oscillator ** ** assembled with: AVR Studio 4.0 ** ** Timer0 interrupt period: 4 mSEC ** ** ** ** Description: This is a 1st order recursive digital filter ** ** with Schmitt trigger output that filters noisy ** ** digital inputs to ATmega8 microcontroller. ** ** The formula employed for the recursive filter: ** ** ** ** ynew = 1/4 xnew + 3/4 yold ** ** ** ** Formula for an inverting Schmitt trigger: ** ** ** ** if(ynew>hi) and (flag=0) then flag=1; vout=1; ** ** if(ynew<lo) and (flag=1) then flag=0; vout=0; ** ** ** ** Use: The code is placed in Timer0 interrupt routine ** ** with a 4 mSEC period. The output of the trigger ** ** is continuously checked in the main program loop ** ** The interrupt routine checks the PORT bit and ** ** applies either 0 (keypress) or $3F to the digital ** ** filter, the output value is then applied to a ** ** Schmitt trigger with thresholds of 15, 240 for ** ** an effective "time constant" of 11 interrupts. ** ** Program requires 11 ints, 19/18 machine cycles, ** ** 6 ints if schmitt threshold is $3C instead of $0F ** ** ** ** Input stimuli: pind0.sti ** ** Output log: portb.log ** *************************************************************************/ ; .NOLIST .INCLUDE "AvrAssembler2\appnotes\m8def.inc" .LIST ; Register defines .DEF yold = R17 ; old/new filter output value, share same reg .DEF tmp = R18 ; new input to filter value/threshold reg .DEF flag = R19 .DEF VOUT = R20 .CSEG .ORG $0000 rjmp Reset .ORG OVF0addr rjmp tim0_ovf ; Timer0 overflow handler Reset: ldi R16, LOW(RAMEND) ; Initiate Stackpointer out SPL, R16 ; for use by interrupts ldi R16, HIGH(RAMEND) out SPH, R16 ldi R16, (1<<CS01)|(1<<CS00) ; Fosc = 4 MHz out TCCR0, R16 ; set Timer/Counter0 Prescaler=64, int = 16x256 uSEC ldi R16, (1<<TOIE0) ; set timer0 interrupt enable out TIMSK, R16 ; in the Timer Interrupt Mask Register ldi R16, (1<<TOV0) ; clr pending interrupts out TIFR, R16 ser tmp out DDRB, tmp ; set PORTB = output clr tmp out DDRD, tmp ; set PORTD = input ser tmp out PORTD, tmp ; turn on PORTD pull-ups ldi yold, $FF ;optional sei ; enable interrupts loop: ; main program loop sbrs VOUT, 0 ; if schmitt out = 1 rjmp a1 sbi PORTB, 0 ; then set PORTB, bit 0 - LED on rjmp loop a1: cbi PORTB, 0 ; else clear PORTB, bit 0 - LED off rjmp loop ;------------------------------------------------------------------------ tim0_ovf: mov tmp, yold lsr tmp lsr tmp ; tmp = 1/4 yold sub yold, tmp ; 3/4 yold is in left in reg yold ldi tmp, $3F ; re-use tmp register for xnew sbis PIND, 0 ; if PIND bit 0 = 0, then input = 1/4 xnew clr tmp add yold, tmp ; yold same as ynew, saves 1 instruction/register ! .UNDEF tmp ; re-use tmp register as threshold reg. .DEF thresh = R18 ; now apply filter output to schmitt trigger ldi thresh, $0F ; load lo thresh into threshold register sbrc flag, 0 ; test bit 0 of flag register rjmp s1 cp yold, thresh brsh s1 sbr flag, (1<<0) ; set bit 0 of register flag sbr VOUT, (1<<0) s1: swap thresh ; to test hi thresh, swap nibbles cp yold, thresh brlo s2 cbr flag, (1<<0) cbr VOUT, (1<<0) ; clear bit 0 of register VOUT s2: reti ; 19/18 (nokeypress/keypress) machine cycles ;------------------------------------------------------------------------ .EXIT debounce code Article de la newsletter “The Embedded Muse” qui propose un code source en C pour gérer l’anti-rebond et qui s’inspire de celui de l’article précédent Debouncing Switches 🞄 🞄 🞄 Algorithmique Hystérésis
