Système Infrastructure réseau C14

Le système “Infra Réseau C14” correspond à l’infrastructure réseau d’une PME qu’il vous faut installer/maintenir.

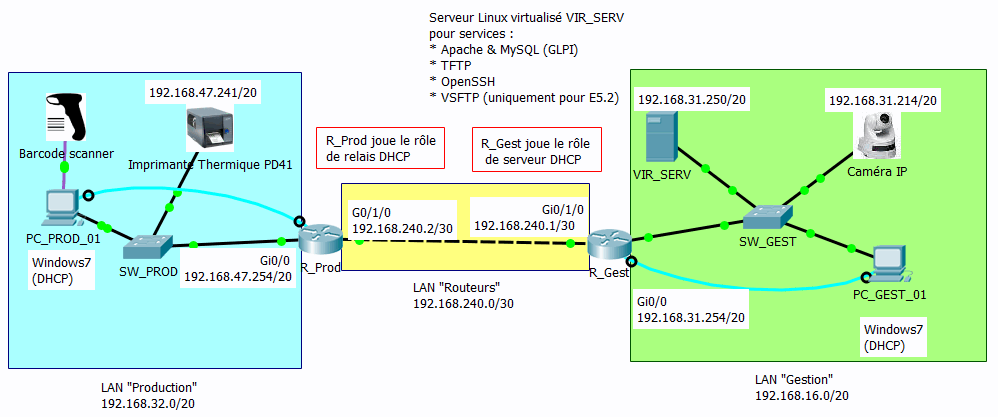

Comme l’illustre le schéma réseau ci-dessous (cliquer sur l’image pour une vue aggrandie dans un nouvel onglet), cette infrastructure permet de relier entre eux tous les ordinateurs et périphériques de l’entreprise dans le but de partager des ressources ou des services.

Le schéma met en évidence le découpage du réseau global en 3 sous-réseaux afin de cloisonner les différents départements de l’entreprise :

2 sous-réseaux locaux → LAN “Gestion” & LAN “Production”
1 sous-réseau d’interconnexion → LAN “Routeurs”

Votre rôle est de garantir le bon fonctionnement des équipements suivants et des services qu’ils doivent rendre :

Actifs réseau (→ routeurs, switches) :
- communication entre les machines des LANs “Gestion” et “Production”,
- service DHCP
Caméra IP :
- visualisation du flux caméra depuis les différentes machines du réseau global de l’entreprise
Imprimante thermique :
- Impression d’étiquettes depuis le poste PC_PROD_01
- Configuration à distance via son interface d’administration Web depuis une machine du LAN “Gestion”
Serveur Linux virtualisé :
- Service Web pour application de gestion de parc informatique (→ GLPI)
- Service TFTP pour la sauvegarde des configurations des routeurs
- Service FTP pour permettre le transfert de fichiers (Ex. : Ordres de fabrication) depuis le service de gestion vers les ateliers de production

L’installation et la configuration de chacun de ces matériels/logiciels sont abordés dans les ateliers qui suivent.

Ces ateliers visent à vous préparer à l’épreuve E5 (→ “Exploitation et maintenance de réseaux informatiques”)

Cette épreuve consistant à installer, exploiter mais aussi maintenir un réseau informatique, chacun des ateliers devra s’accompagner d’une réflexion sur le fonctionnement de chaque matériel/logiciel afin de pouvoir procéder à son dépannage éventuel.

🞄 🞄 🞄
