Simulation de l’infrastructure réseau sur Packet Tracer

Prendre connaissance de l’article Méthode Cisco IOS CLI pour s’approprier la méthode de configuration d’un équipement Cisco depuis son interface de commande.

Ouvrir le fichier systeme_reseau_c14_a_configurer.pkt

Mettre sous tension les différents appareils disposant d’un interrupteur ON/OFF :

Cliquer sur “PC_GEST_01” puis sélectionner Desktop  Terminal

Vérifier la configuration de la liaison série à travers laquelle la configuration du routeur “R_Gest” va se faire :

Attendre éventuellement la fin du démarrage du routeur qui est matérialisé par l’affichage de caractères ‘#’"` qui se succèdent

         --- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no (1)


Press RETURN to get started!

Router> enable
Router# erase startup-config
Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] (1)
[OK]
Erase of nvram: complete
%SYS-7-NV_BLOCK_INIT: Initialized the geometry of nvram
Router# reload
Proceed with reload? [confirm] (1)

Procéder à la configuration globale du routeur comme recommandé dans le guide Cisco 1900 Serie Software Configuration Guide  Basic Router Configuration

Sauvegarder la configuration du routeur

R_Gest# copy running-config startup-config

Procéder à la configuration globale du routeur “R_Prod” de la même façon à partir de “PC_PROD_01” en lui attribuant le nom d’hôte R_Prod et le même mot de passe pour accéder au mode privilégié

Depuis l’interface en ligne de commande des routeurs accessible sur le terminal série des PCs “PC_Get_01” et “PC_Prod_01”, configurer les interfaces réseau en suivant les instructions du document Cisco 1900 Serie Software Configuration Guide  Basic Router Configuration  Configuring Gigabit Ethernet Interfaces

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

Depuis l’onglet “Config” de leur panneau de contrôle, configurer les interfaces réseau des équipements — autres que les routeurs — disposant d’une adresse IP fixe (c.-à-d. ceux qui ne sont pas marqués comme DHCP sur le schéma)

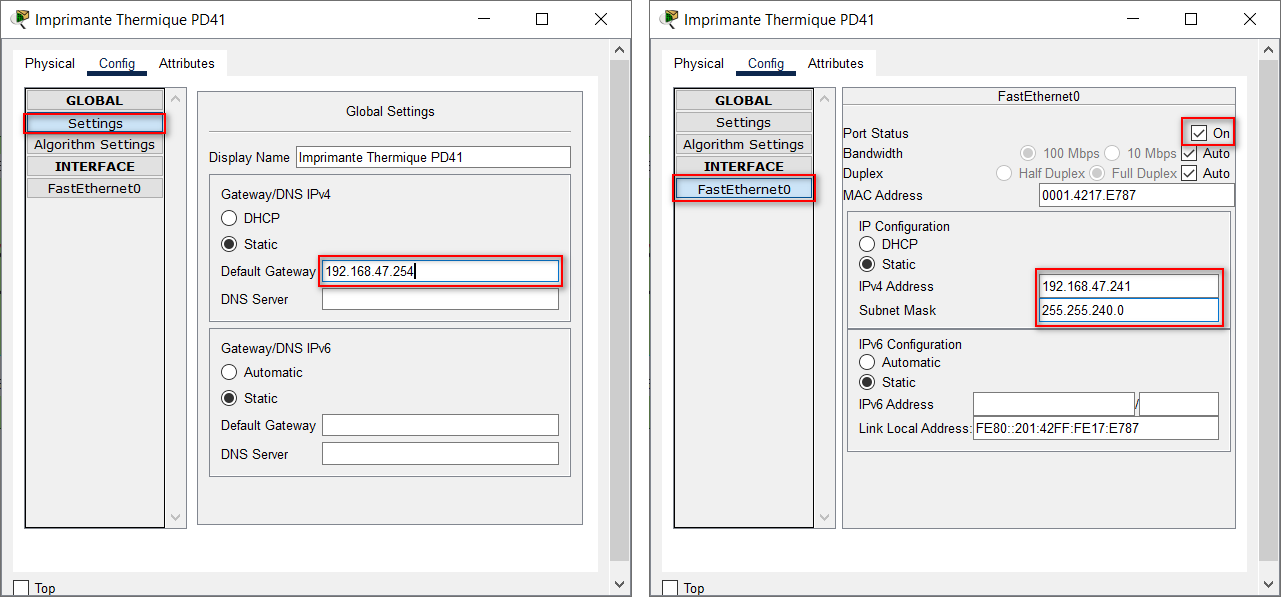

Exemple pour l’imprimante PD41 :

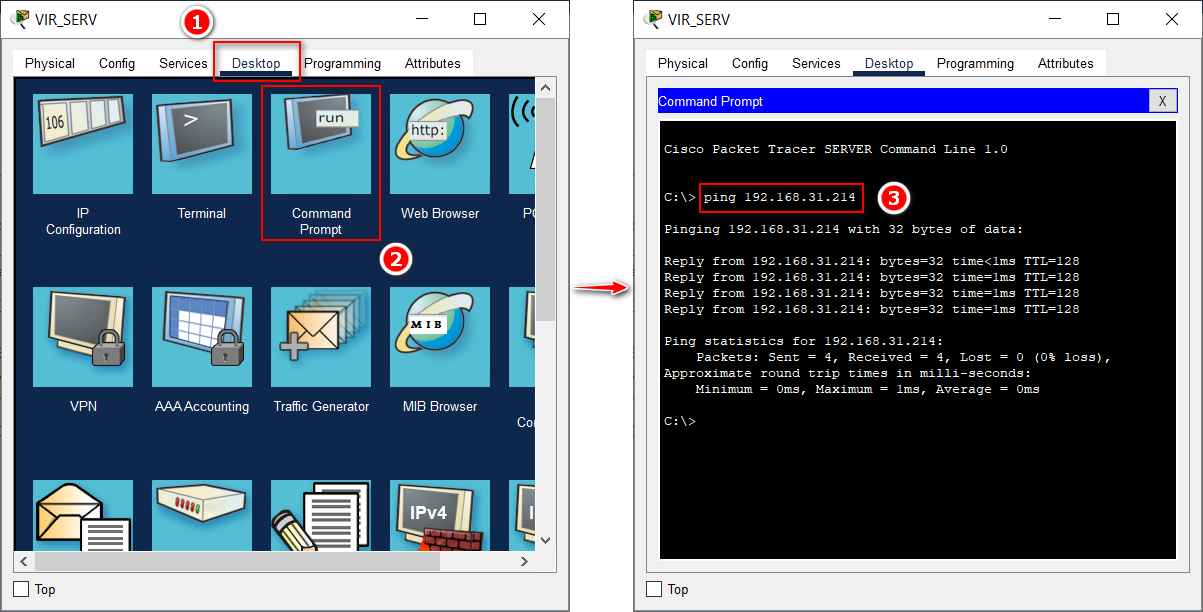

Vérifier, avec la commande ping, que la communication est possible entre chaque équipement avec adresse IP fixe d’un même réseau

Toujours depuis le terminal série, configurer le routage statique sur chacun des routeurs en suivant les instructions de Cisco 1900 Serie Software Configuration Guide  Basic Router Configuration  Configuring Static Routes

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

Vérifier avec la commande ping que la communication est désormais possible entre les équipements avec adresse IP fixe des 2 réseaux (→ LANs “Gestion” et “Production”)

Définir sur R_Gest un 1^er pool DHCP nommé “LAN_GESTION” avec la séquence de commandes suivante :

R_Gest#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R_Gest(config)#ip dhcp pool LAN_GESTION (1)
R_Gest(dhcp-config)#network 192.168.16.0 255.255.240.0 (2)
R_Gest(dhcp-config)#default-router 192.168.31.254 (3)
R_Gest(dhcp-config)#dns-server 8.8.8.8 (4)
R_Gest(dhcp-config)#domain-name acme.com (5)
R_Gest(dhcp-config)#lease 8 (6)
R_Gest(dhcp-config)#exit
R_Gest(config)#ip dhcp excluded-address 192.168.31.204 192.168.31.254 (7)
R_Gest(config)#exit

Sur le modèle de ce qui vient d’être fait, définir un 2^ème pool DHCP — toujours sur le routeur “R_Gest” — nommé “LAN_PRODUCTION” avec les mêmes caractéristiques. Exclure de la distribution DHCP les 50 dernières adresses du réseau 192.168.32.0/20.

Afficher les informations sur les pools DHCP définis plus haut pour avoir leur état courant :

R_Gest#show ip dhcp pool

Pool LAN_GESTION :
 Utilization mark (high/low)    : 100 / 0
 Subnet size (first/next)       : 0 / 0
 Total addresses                : 4094
 Leased addresses               : 1
 Excluded addresses             : 2
 Pending event                  : none

 1 subnet is currently in the pool
 Current index        IP address range                    Leased/Excluded/Total
 192.168.16.1         192.168.16.1     - 192.168.31.254    1    / 2     / 4094

Pool LAN_PRODUCTION :
 Utilization mark (high/low)    : 100 / 0
 Subnet size (first/next)       : 0 / 0
 Total addresses                : 4094
 Leased addresses               : 1
 Excluded addresses             : 2
 Pending event                  : none

 1 subnet is currently in the pool
 Current index        IP address range                    Leased/Excluded/Total
 192.168.32.1         192.168.32.1     - 192.168.47.254    1    / 2     / 4094
R_Gest#

Configurer le routeur R_Prod pour qu’il assure le rôle de relais DHCP vers le routeur R_Gest.

R_Prod(config)#interface Gi0/0 (1)
R_Prod(config-if)#ip helper-address 192.168.240.1

Sauvegarder la configuration de chaque routeur

R_Gest#copy running-config startup-config
et
R_Prod#copy running-config startup-config

Tester le bon fonctionnement du serveur DHCP, en s’assurant que les PCs des LANs “Gestion” et “Production” configurés en DHCP reçoivent bien une configuration en rapport avec le réseau auquel ils appartiennent.

Vérifier avec la commande ping que la communication est désormais possible entre tous les équipements du système réseau (ceux configurés en statique et ceux configurés par DHCP)

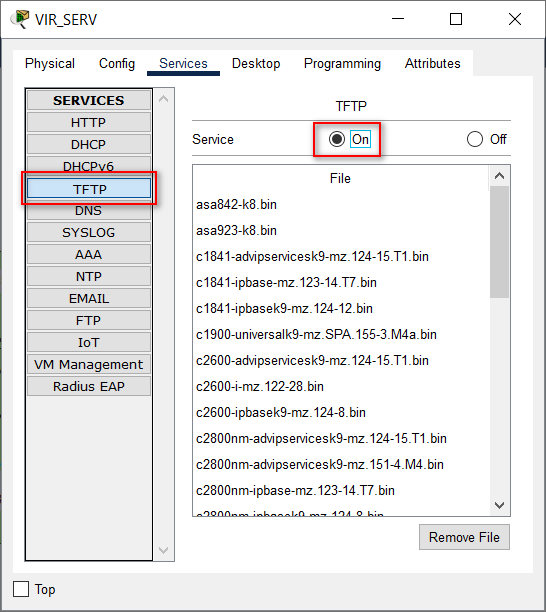

Dans le panneau de contrôle du PC “VIR-SERV”, activer le service TFTP

Depuis le terminal série donnant accès à l’interface en ligne de commande, sauvegarder la configuration de chaque routeursur le serveur TFTP

R_Gest#copy running-config tftp: (1)
Address or name of remote host []? 192.168.31.250 (2)
Destination filename [Router-confg]? (3)

Writing running-config....!!
[OK - 773 bytes]

773 bytes copied in 3.015 secs (256 bytes/sec)
Router#

Suivre la procédure indiquée dans le document Password Recovery Procedure for the Cisco 1900 Integrated Services Router pour réintialiser le mot de passe du routeur avec la valeur CiscoAdmin
