Caméra IP Axis PTZ214

ptz214

Mise en situation

Comme illustré dans le schéma de l’infrastructure réseau, une caméra IP est présente dans le LAN “Gestion”.

En tant que technicien, vous devez être capable de :

  • réinitialiser complètement la caméra depuis un PC dans le cas où, par exemple, son mot de passe aurait été égaré

  • configurer la caméra pour correspondre aux besoins (adresse IP, fonctionnalités…​).

Cette activité vise à vous approprier le fonctionnement de cette caméra IP pour réaliser ces 2 tâches.

Ressources

Matériel(s)

  • 1 PC Windows

  • 1 caméra AXIS PTZ214

  • 1 carte réseau supplémentaire à celle présente par défaut sur les PCs

  • 1 câble réseau

Logiciel(s)

  • Navigateur web (Mozilla Firefox recommandé)

Documentation(s)

Travail demandé

Le travail demandé est schématisé ci-dessous :

synoptic

Résumé de la procédure

  1. Ajout/Configuration d’une carte réseau dans le PC (→ étapes 1, 2 et 3 dans le schéma ci-dessus)

  2. Réinitialisation de la caméra avec sa configuration d’usine (→ étape 4)

  3. Attribution d’une adresse IP statique à la caméra (→ étape 5)

  4. Configuration de la caméra depuis son interface web (→ étape 6)

  5. Désinstallation pour permettre à l’équipe suivante de suivre l’activité (→ non représentée sur le schéma)

Procédure détaillée

💻 Travail n° 1 Ajout/Configuration d’une carte réseau dans le PC

🕮 Apport de connaissances :

L’ajout d’une 2ème carte réseau dans le PC va permettre de se connecter à 2 réseaux :

  1. le réseau de la section BTS CIEL — 192.168.4.0/22 — avec la 1ère carte réseau de façon à pouvoir accéder aux ressources habituelles (NAS, Internet…​)

  2. le réseau “privé” — 192.168.16.0/20 — avec la 2ème carte réseau. Vous utiliserez ce réseau uniquement pour attribuer une IP statique à la caméra.

🎯 Travail à faire :

  1. Insérer éventuellement — si pas déjà présente — une 2ème carte réseau dans un slot PCI Express du PC après l’avoir éteint.

  2. Une fois démarré sur Windows, accéder aux “Paramètres réseau & Internet” puis affecter une IPv4 statique à la carte réseau additionnelle. Celle-ci devra faire partie du réseau où la caméra sera installée (→ 192.168.16.0/20) mais différente de 192.168.31.214 qui sera l’adresse de la caméra.

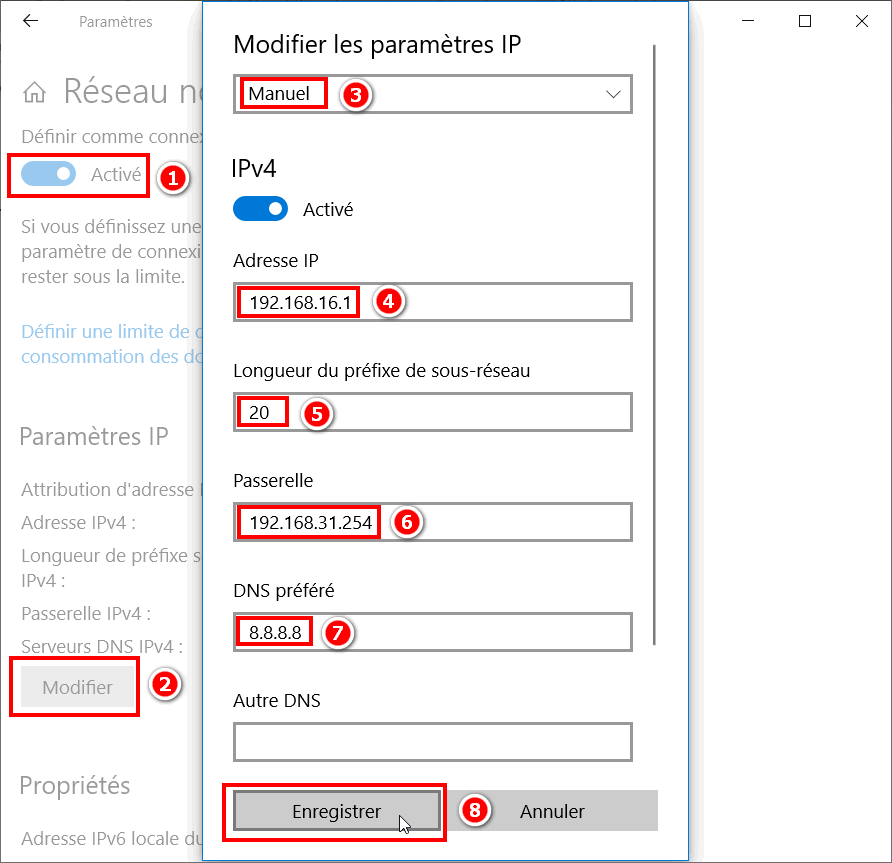

    pc ip setting win10

    • L’adresse de passerelle et le dns préféré n’ont été renseignés ici que par soucis de cohérence avec le paramétrage réseau du système “Réseau C14”. Ils ne sont pas requis pour cette activité de configuration de la caméra.

💻 Travail n° 2 Réinitialisation de la caméra

🕮 Apport de connaissances :

Vous allez ici remettre la caméra dans sa configuration d’usine.

🎯 Travail à faire :

  1. Couper l’alimentation de la caméra

  2. À l’aide d’un trombone ou équivalent, enfoncer le bouton de réinitialisation CTRL situé à l’arrière de la caméra

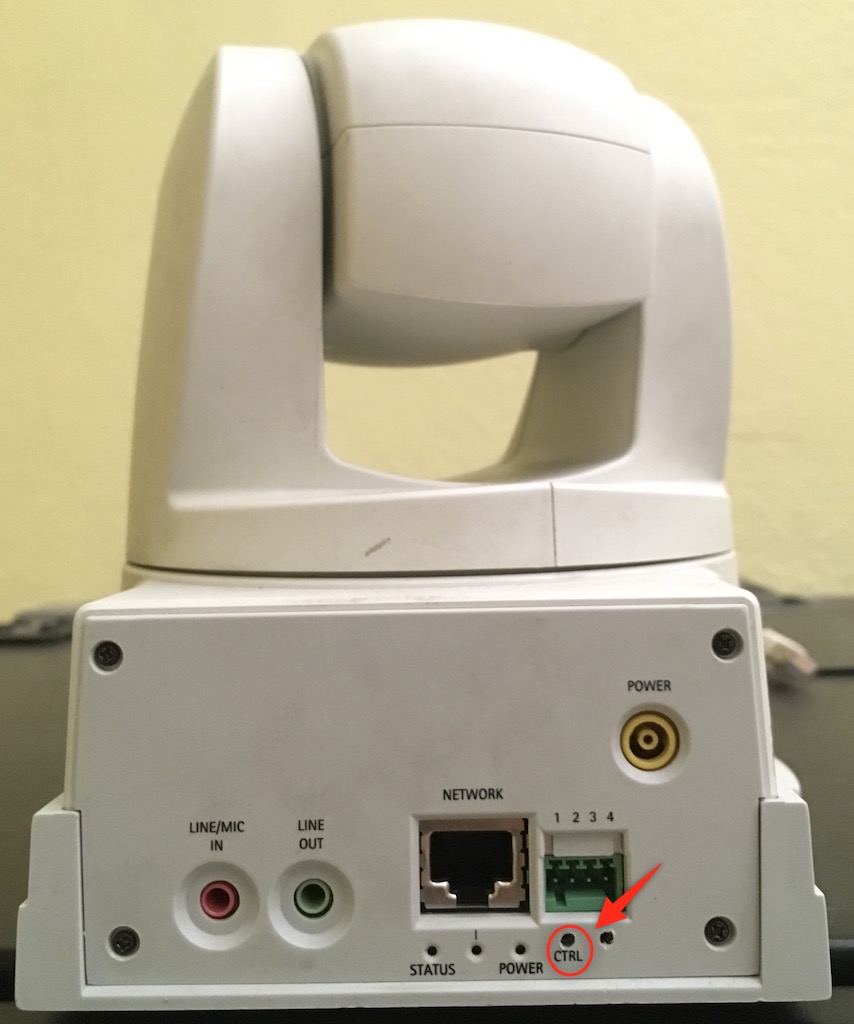

    rear view axis

  3. Alimenter la caméra en veillant à bien garder le bouton CTRL enfoncé

  4. Après les quelques clignotements du voyant STATUS à la mise sous tension, attendre environ 25s que celui-ci s’éteigne et se rallume

  5. Relâcher le bouton CTRL

🕮 Sources :

Paragraphe intitulé “Rétablissement des paramètres par défaut définis en usine” (p.15) du guide d’installation de la caméra :

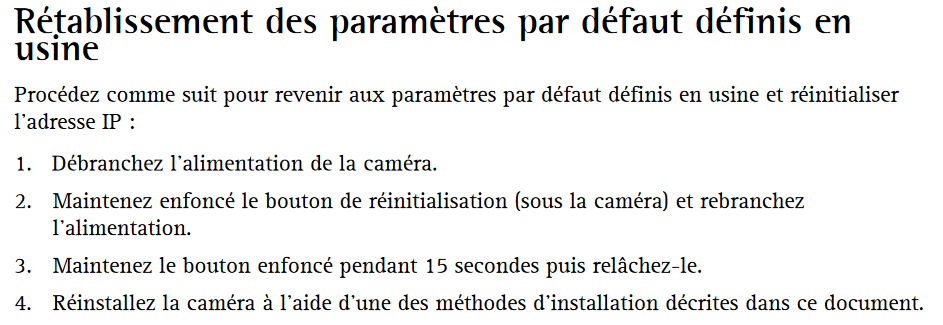

axis resetting

💻 Travail n° 3 Attribution d’adresse IP statique à la caméra

🕮 Apport de connaissances :

La caméra IP ne disposant pas de tableau de bord, la configuration peut se faire via le réseau soit :

  1. depuis l’utilitaire netsh de Windows 10 ⇒ Méthode n°1

  2. grâce à un logiciel mis à disposition gratuitement par le constructeur (→ AXIS IP Utility) ⇒ Méthode n°2

Bien que la méthode n°2 semble plus naturelle à utiliser, elle ne fonctionne pas dans notre configuration. Il faut donc impérativement utiliser la 1ère méthode.

La 2ème méthode n’est exposée que pour information.

🎯 Travail à faire :

  1. Depuis un terminal exécuté en tant qu’administrateur, ajouter une entrée statique dans la table ARP qui spécifie d’une part l’adresse MAC de la caméra (N° de série figurant sur l’étiquette) puis l’adresse IP que l’on souhaite lui affecter. Depuis Windows 10, la commande à saisir est la suivante :

    netsh.exe interface ip add neighbors "<nom_carte_réseau>" <adresse_IP_souhaitée_caméra> <adresse_MAC_caméra>
    Exemple

    • Le nom de la carte réseau est obtenu de manière graphique depuis "Panneau de configuration  Réseau et Internet  Connexions réseau" ou en exécutant la commande ipconfig dans un terminal

      > ipconfig

[...]

Carte Ethernet Ethernet : (1)

   Suffixe DNS propre à la connexion. . . :
   Adresse IPv6 de liaison locale. . . . .: fe80::31b3:159c:9ba7:d8d0%21
   Adresse IPv4. . . . . . . . . . . . . .: 192.168.16.1
   Masque de sous-réseau. . . . . . . . . : 255.255.240.0
   Passerelle par défaut. . . . . . . . . :
      1 Le nom de la carte est ce qui s’affiche après “Carte Ethernet”

    • Pour affecter l’adresse IP 192.168.31.214 à la caméra, il suffit alors de saisir la commande :

      netsh.exe interface ip add neighbors "Ethernet" 192.168.31.214 00-40-8c-7c-89-f0

  2. Mettre hors tension la caméra

  3. Dans un terminal, exécuter la commande :

    ping -l 408 -t 192.168.31.214 (1)
    1 Envoi en continu (→ -t) d’un echo request de longueur 408 (→ -l 408) vers la caméra dont l’adresse IP est 192.168.31.214

  4. Mettre sous tension la caméra

  5. Lorsque la caméra répond, cela signifie qu’elle a pris en compte la demande d’affectation d’adresse IP

    ping -l 408 -t 192.168.31.214

Envoi d’une requête 'Ping'  192.168.31.214 avec 408 octets de données :
Délai d’attente de la demande dépassé.
Délai d’attente de la demande dépassé.
Réponse de 192.168.31.214 : octets=408 temps=2 ms TTL=64 (1)
Réponse de 192.168.31.214 : octets=408 temps<1ms TTL=64
Réponse de 192.168.31.214 : octets=408 temps=1 ms TTL=64
    1 Réponse qui informe de la réussite du changement d’adresse IP

  6. Supprimer l’entrée statique précédemment créée dans la table ARP (et désormais inutile) avec la commande :

    netsh.exe interface ip delete neighbors "Ethernet" 192.168.31.214

💻 Travail n° 4 Configuration de la caméra

🕮 Apport de connaissances :

Une fois l’adresse IP attribuée, se rendre, avec Mozilla Firefox sur la page d’accueil de l’interface web de la caméra (→ http://192.168.31.214) pour :

  • procéder à la configuration du mot de passe de l’administrateur (→ root).

  • paramétrer la caméra conformément à ce qui est demandé dans le travail.

Google Chrome interdit de visualiser le flux de la caméra.

🎯 Travail à faire :

  1. Configurer le mot de passe de l’administrateur avec la valeur “admin”

  2. Paramétrer la caméra comme suit depuis l’interface web d’administration :

    • Format vidéo : Motion JPEG

      → “Video format”

    • Résolution d’image : QCIF

      → “Setup  Video & Image  Image  Image Appearance”

    • Incrustation de la date et l’heure sur l’image

      → “Video & Image  Image  Overlay Setting”

    • Autorisation de visualiser le flux de la caméra accordée à tous les utilisateurs anonymes

      → “Setup  Basic Configuration  Users  User Setting”

    • Sélection de la technologie “server push” (et non “Java Applet”) pour visualiser le flux de la caméra dans un navigateur web autre que Internet Explore

      → “Live view config  Layout  Default viewer  Other browsers”  :

    • Synchronisation de l’heure avec celle du PC

      → “Setup  Basic Configuration  Date & Time  New Time Server  Time Mode”

💻 Travail n° 5 Désinstallation de la caméra

Pour finir l’activité, remettre la caméra dans son état initial pour permettre à une autre équipe de l’installer et de la configurer.

  1. Procéder à la réinitialisation d’usine

  2. Débrancher le câble réseau

  3. Éteindre le PC puis désinstaller la carte réseau additionnelle

  4. Déposer tout le matériel dans la caisse prévue à cet effet

  5. Informer l’équipe suivante que le matériel est disponible

🞄  🞄  🞄
