Configuration du BIOS

Qu’est que le BIOS ?

Le BIOS (Basic Input Output System) est le 1^er programme lancé au démarrage de l’ordinateur, avant même que celui-ci aille voir ce qu’il y a sur le disque dur.

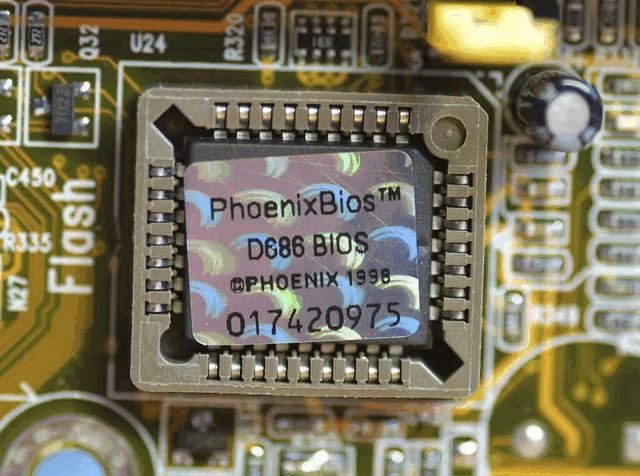

Pour cette raison, le BIOS est stocké dans un composant électronique, habituellement une mémoire FLASH, de même type que celle présente sur une clé USB et qui garde donc son contenu même lorsqu’elle n’est pas alimentée.

En pratique, le stockage du BIOS est réparti dans plusieurs mémoire FLASH situées non seulement sur la carte mère mais également sur les cartes additionnelles (ex. : carte graphique, carte réseau).

Le BIOS va successivement effectuer les tâches suivantes :

tester et initialiser les composants du PC présents sur la carte mère (microprocesseur, mémoire, chipset…) mais également ceux situés sur les cartes additionnelles (ex.: carte graphique, carte réseau)

→ c’est le rôle du POST (Power On Self-Test)
autoriser l’utilisateur à modifier certains paramètres de fonctionnement de l’ordinateur (fréquence processeur, date/heure, gestion alimentation…)

→ c’est le rôle du SETUP

L’accès au SETUP se fait en appuyant sur une touche spécifique du clavier au démarrage du PC après le POST. Cette touche diffère selon les constructeurs : ↵, Del, Esc, F1 ou F2
amorcer le chargement du système d’exploitation depuis le dispositif de démarrage (disque dur, DVD, clé usb…)

→ C’est le rôle du BOOTLOADER

Sur les PCs récents, l'UEFI (pour Unified Extensible Firmware Interface) a succédé au BIOS. Il joue le même rôle mais offre un certain nombre d’évolutions :

interface graphique avec prise en charge de la souris
gestion des disques durs de plus de 2To (tera-octets, 1To = 10¹² octets)
support de plus de 4 partitions primaires par disque dur (128 pour Windows)
fonctionnalités réseau étendues
support architecture 64 bits dès le démarrage ↪︎ Démarrage plus rapide, plus de possibilités (souris, résolution écran,…)
prise en charge d’extensions stockées sur le disque dans un endroit spécial appelé ESP (EFI System Partition)

💻 Travail n° 1 : Configuration du BIOS des PCs

De façon à avoir une configuration identique sur tous les PCs de chaque salle de cours (C12 ou C14) avant de procéder au reste de l’installation, on vous demande de suivre les procédures suivantes.

PCs de la salle C12

démarrer le PC et appuyer sur la touche ↵.

Vous n’avez que quelques secondes pendant l’affichage du logo “Lenovo” pour que le PC prenne en compte l’appui sur la touche.
dans le menu qui s’affiche, appuyer sur F1 — avant la fin du compte à rebours de 6s — pour entrer dans le setup
se déplacer avec les flèches ← ou → sur le menu “Advanced”
se déplacer dans l’option de menu “CPU Setup” avec les flèches ↑ ou ↓

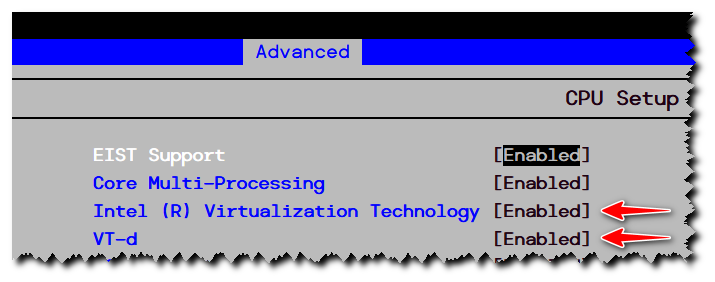

s’assurer que les options “Intel® Virtualization Technology” et “VT-d” sont activées c’est-à-dire positionnées sur “Enabled”. Dans le cas contraire, appuyer sur la touche + pour les activer.

Ces options sont indispensables lorsqu’on veut utiliser/créer des machines virtuelles (avec VMware Player ou Virtual Box par exemple).
se déplacer à présent dans le menu “Startup”

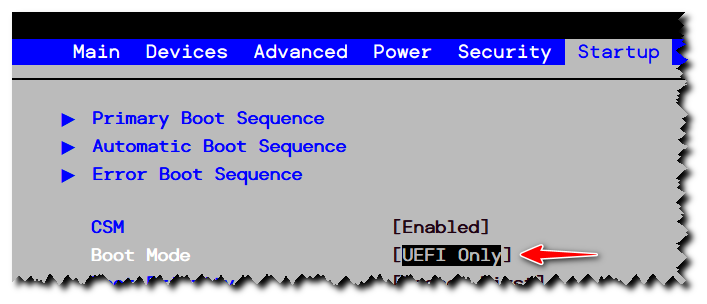

s’assurer que l’option “Boot Mode” est positionnée sur “UEFI only”. La positionner sur cette valeur dans le cas contraire.

Le forçage de cette option sur “UEFI Only” permet de s’assurer qu’il sera possible de créer plus de 4 partitions sur le disque dur (← limitation des BIOS “Legacy” par rapport aux BIOS “UEFI”)

Ceci est requis pour l’installation conjointe de Windows et Linux sur un même disque dur : Windows requiert effectivement jusqu’à 4 partitions (→ “Système/EFI”, “Principale”, “Reservée”, “Récupération”) et Linux en requiert 3 dans la configuration choisie au lycée (→ “Système/EFI”, “Swap”, “Système d’exploitation + données”). Donc jusqu’à 7 au total.

selon que vous avez apporté des modifications au setup ou non, appuyer sur F10 (→ “Save and exit”) ou simplement ESC (→ “Exit”) pour quitter le setup et redémarrer le PC

PCs de la salle C14

démarrer le PC et accéder au BIOS/UEFI en appuyant à répétition sur la touche F2 ou DEL/Suppr).

Vous n’avez que quelques secondes pour que le PC prenne en compte l’appui sur la touche.
appuyer sur la touche F7 pour entrer dans l' “Advanced Mode”

dans l’onglet “Main”, vérifier la version du BIOS :

BIOS Information        1202 x64
BIOS Version          03/19/2014

Si les informations ne correspondent pas, appeler le professeur pour qu’il mette à jour le BIOS depuis l’outil “ASUS EZ Flash 2 Utility” disponible dans l’onglet “Tool” du BIOS.

La procédure consiste à :

placer le fichier P8H61-R2-ASUS-1202.CAP sur une clé USB non-bootable
aller dans l’outil “ASUS EZ Flash 2 Utility”
sélectionner ce fichier dans le système de fichiers sur lequel il se trouve (fsN:\, N étant le numéro du système de fichiers)
valider le choix en appuyant sur la touche Entrée

charger la configuration par défaut ( → “Optimized Defaults”) en appuyant sur la touche F5
sélectionner “CPU Configuration” dans l’onglet “Advanced” puis activer l'“INTEL Virtualization Technology” en marquant cette option comme “Enabled”.

Cette option est indispensable lorsqu’on veut utiliser/créer des machines virtuelles (avec VMware Player ou Virtual Box par exemple).
dans l’onglet “Boot”, désactiver le “Fast Boot” en marquant l’option comme “Disabled”.

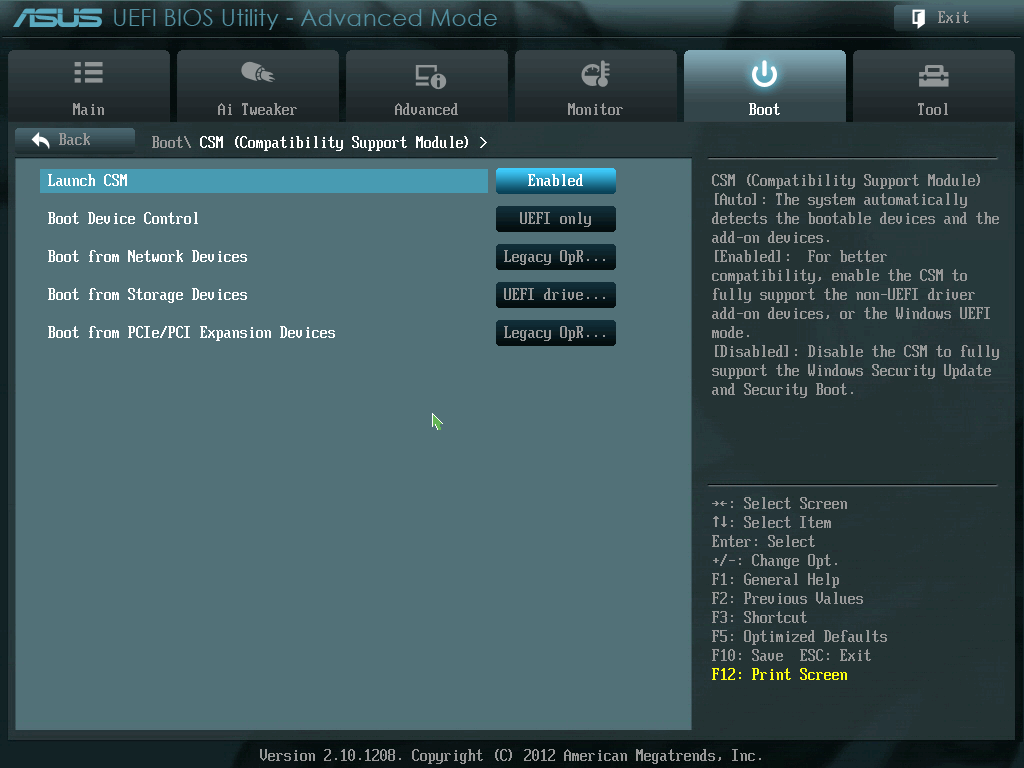

dans la rubrique “CSM (Compatibility Support Module)” du même onglet “Boot”, s’assurer que l’option “Launch CSM” est “Enabled”. Cette option est celle qui permet d’assurer la compatibilité du BIOS UEFI avec les BIOS de 1^èregénération.

Cette compatibilité est nécessaire dans notre cas car le BIOS de la carte graphique n’est pas UEFI.

S’assurer également d’avoir la configuration suivante pour les options située dessous :

“Boot Device Control” → “UEFI only”
“Boot from Network Devices” → “Legacy OpROM first”
“Boot from Storage Devices” → “UEFI Driver First”

Boot from PCIe/PCI Expansion Devices → “Legacy OpROM first”

(cliquer sur l’image pour l’afficher en taille réelle dans un nouvel onglet)

Cette configuration est nécessaire pour installer Windows 10 dans une partition GPT et bénéficier de toutes les fonctionnalités du processeur.

🕮 Source :

How to Install Windows® 10 to a GUID Partition Table (GPT) Partition

dans la rubrique “Secure Boot” du même onglet “Boot”, s’assurer que l’option “OS Type” est configurée avec “Other OS”
sauvegarder le paramétrage du BIOS en :
1. cliquant sur le bouton “Exit” situé en haut à droite de l’écran du BIOS
2. choisissant l’option “Save changes & Reset”
3. validant le choix en cliquant sur “Yes”

🞄 🞄 🞄
