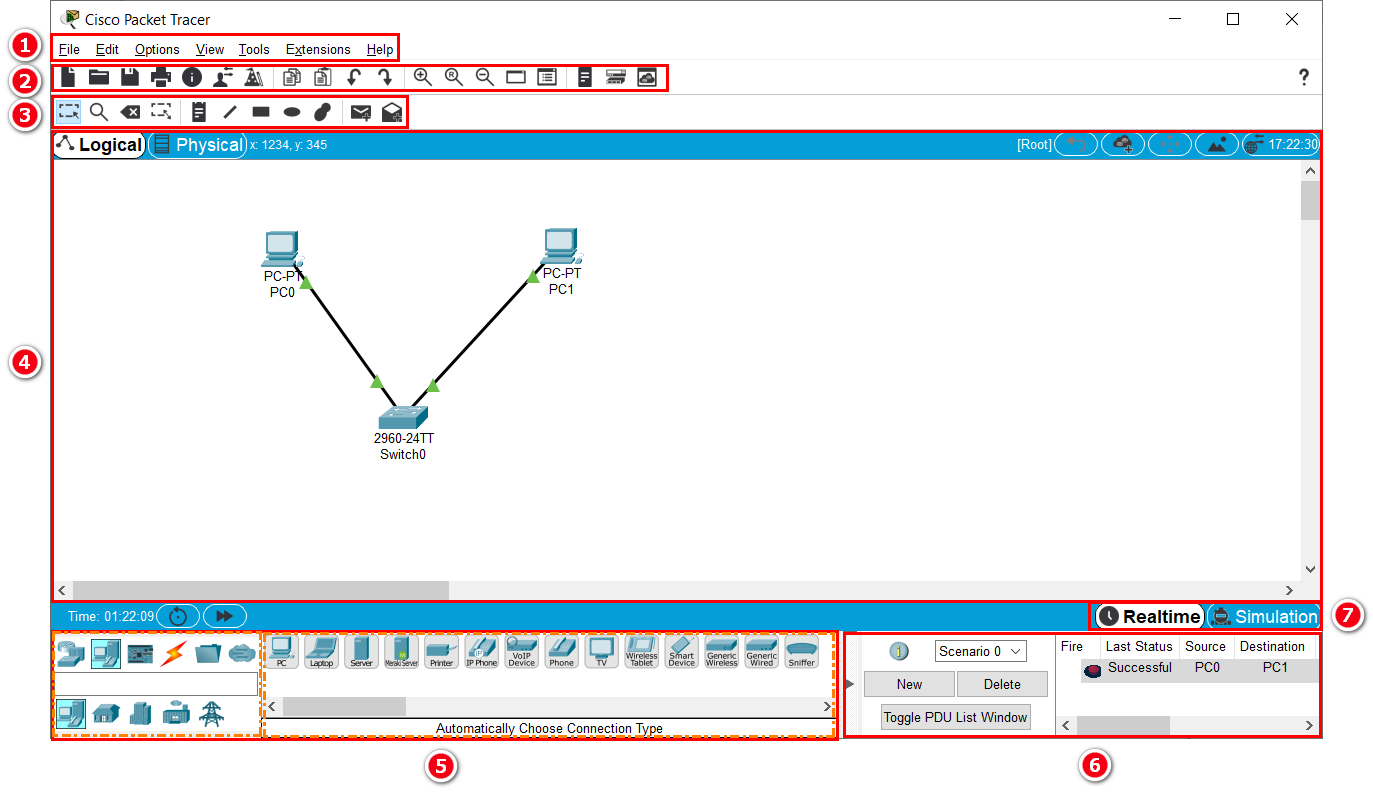

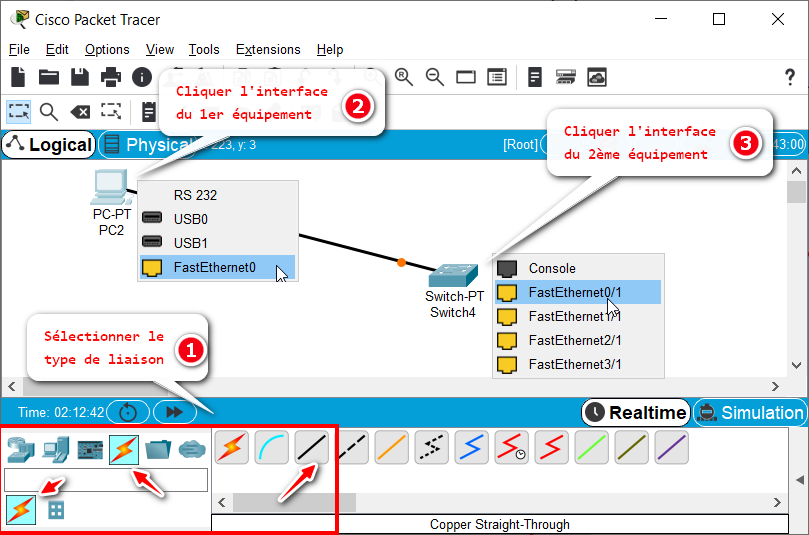

Présentation de Cisco Packet Tracer Introduction Packet Tracer est un logiciel d’apprentissage des réseaux informatique conçu par le fabricant de matériel réseau appelé Cisco. Ce logiciel permet de construire, concevoir, configurer et simuler les réseaux informatiques et de visualiser leur fonctionnement. Il est gratuit mais nécessite que l’on soit enregistré sur le site Cisco Networking Academy pour pouvoir le télécharger et l’utiliser. Ce logiciel n’est pas libre, donc ne pas le diffuser ou le placer sur des serveurs publics. Description générale de l’interface graphique Barre de menu classique Barre d’outils principale Barre d’outils secondaire qui permet un accès rapide aux actions fréquentes sur l’espace de travail (sélection, inspection, suppression …) Espace de travail dans lequel le réseau est construit. Une vue logique ou physique du réseau peut être obtenue grâce aux 2 onglets figurant dans la partie supérieure gauche de cette zone () Sélecteur de matériel réseau à disposer sur l’espace de travail. La zone de gauche permet de sélectionner la catégorie et sous-catégorie (Ex. : Network Devices Routers) tandis que celle de droite permet la sélection du type ou modèle (Ex.: 2621XM) Volet de gestion des paquets réseau échangés dans le cadre d’une simulation Sélecteur du type de simulation “Temps réel” (Realtime) ou “Simulation” (Simulation) Ces modes permettent d’inspecter les communications réseau d’une manière plus ou moins approfondie Construction du réseau Pour construire un réseau, l’utilisateur doit choisir ses constituants parmi les catégories et sous-catégories de matériel réseau proposées dans Packet Tracer : Lorsque ce choix est fait, l’utilisateur a alors le choix entre plusieurs équipements différents. Pour ajouter un équipement au réseau à simuler, il suffit de cliquer dessus puis de le déposer à l’endroit choisi sur le plan de travail. Pour relier deux équipements, il faut : choisir la catégorie “Connections” cliquer sur le type de liaison désirée “attacher” les 2 extrémités de la liaison à l’interface réseau de son choix parmi celles proposées pour chaque équipement (le choix se fait en cliquant sur l’équipement). Configuration du matériel réseau Lorsqu’un équipement a été placé sur la zone de dessin, il est possible de le configurer en cliquant dessus. Une fenêtre s’ouvre alors comportant plusieurs onglets dont : “Physical” : donne un aperçu réel de l’équipement et de ses modules ou cartes d’extension Pour en ajouter: éteindre l’appareil en appuyant sur le bouton Marche/arrêt glisser-déposer une carte d’extension depuis la liste de gauche vers un emplacement libre de l’équipement rallumer l’appareil Pour en supprimer, suivre la même procédure mais glissant-déposant cette-fois-ci la carte d’extension depuis l’emplacement où elle se trouve dans le matériel vers la liste de gauche “Config” : permet la configuration de l’équipement via une interface graphique (ex. interface réseau, passerelle, DNS, …) “CLI” ou “Desktop” selon l’équipement : “Desktop” (pour les PCs) : donne accès à un certains nombre d’utilitaires comme : un terminal (→ command prompt) permettant de saisir des commandes de type DOS un émulateur de terminal série (→ Terminal) permettant par exemple de configurer — par saisie de commandes — un routeur via un câble console “CLI” (pour les switches, routeurs …) : donne accès à un interpréteur de commande en ligne ( CLI pour Command Line Interpreter) qui permet d’exécuter des commandes sur l’équipement (ex. : ‘ping’, ‘traceroute’, configuration d’une interface réseau en mode console …) Ci-dessous, figure un exemple des onglets du panneau de configuration d’un équipement de type switch : 🞄 🞄 🞄 Packet Tracer LoRa
