Le transceiver LoRa Microchip® RN2483

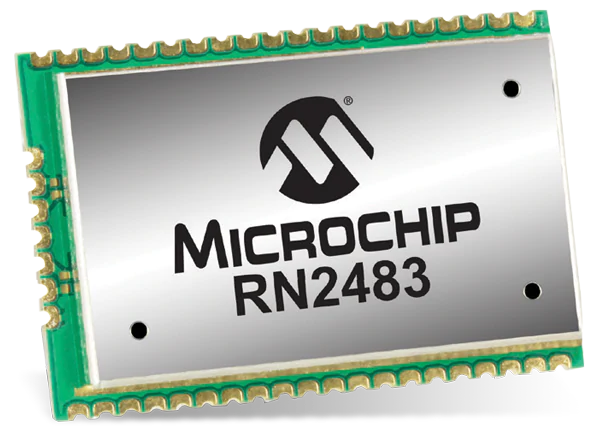

Le module RN2483

rn2483

Commandes essentielles pour joindre un réseau LoRaWAN

Ci-dessous la liste des commandes à exécuter sur le module pour joindre un réseau LoRaWAN en mode OTAA :

// OPTIONAL - resets the module firmware to default values
> sys reset
// OPTIONAL - resets the module firmware to default values, plus clears the EEPROM
> sys factoryRESET
// OPTIONAL - reads the IEEE EUI of the module.
> sys get hweui
// MANDATORY - in this example the hweui is used
> mac set deveui 0123456789ABCDEF
// MANDATORY - unique per web app. Used to route data
> mac set appeui 0123456789ABCDEF
// MANDATORY - unique per device & must match server
> mac set appkey 0123456789ABCDEF0123456789ABCDEF
// OPTIONAL - default value is 34. Some private networks use 12
> mac set sync 34
// OPTIONAL - default is off, but ADR is healthy for battery life & capacity if supported by the network
> mac set adr on
// OPTIONAL - saves all the settings to EEPROM for future use
> mac save
// MANDATORY - starts the join request/accept negotiation process, over the air
> mac join otaa
// NOTE - accepted/denied response is useful to validate network coverage & set up
// OPTIONAL - mac save used here to store devaddr & nwks/apps keys to EEPROM
> mac save
// DEFAULT - tx an unconfirmed packet on port 1. "Hello World!"
> mac tx uncnf 1 48656c6c6f20576f726c6421
// OPTIONAL - tx a confirmed packet on port 1. "Hello World!"
> mac tx cnf 1 48656c6c6f20576f726c6421

Ressources

La carte de développement Pictail RN2483

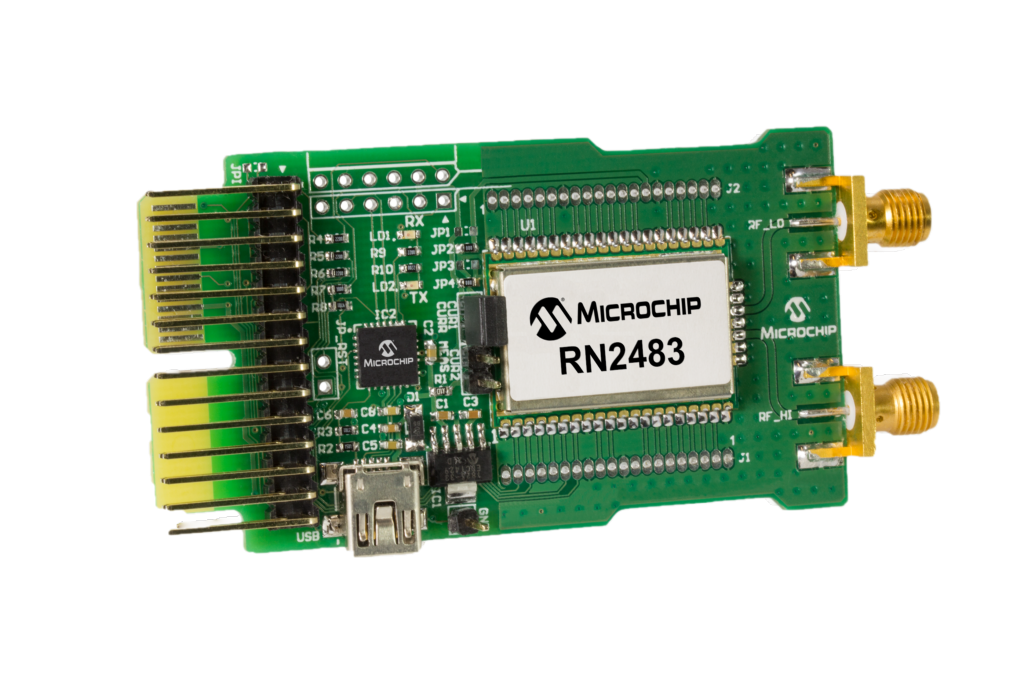

pictail rn2483

Utilisation depuis un PC

  1. Visser IMPÉRATIVEMENT l’antenne étiquettée “868MHz” sur le connecteur SMA de la carte Pictail RN2483 sérigraphié “RFH”

    Ne pas connecter d’antenne peut endommager la carte.

    Une explication est donnée dans l’article Can a LoRa Mote be damaged by operating without an antenna ? link :

    As a general rule, it’s not recommended to run any RF transmitters (not only specific to LoRa) without an antenna attached (or with some dummy load) as the energy from the transmission is effectively reflected by the open end and can damage the equipment. If the RF power levels are relatively low, then the potentially lasting issue with mismatched antennas is from the reflection of signals back into the transmitter. The lower the power level, the less the issue.

    It is not recommended to work without an antenna connected to the module as it could be damaged due to RF reflections

  2. Connecter la carte par USB à un PC sur lequel l’émulateur de terminal série Termite link sera installé.

    Ce logiciel permettra d’envoyer des commandes de type AT au module RN2483 de la carte Pictail RN2483 pour le configurer, joindre une passerelle LoRa, transmettre des données…​

    Caractéristiques par défaut de la communication série
    • Vitesse : 57600bauds

    • Format : 8bits, pas de parité, 1bit de stop

    • pas de contrôle de flux

    • Ajouter crlf à la fin des commandes AT pour qu’elles soient prises en compte

Utilisation depuis une Raspberry Pi

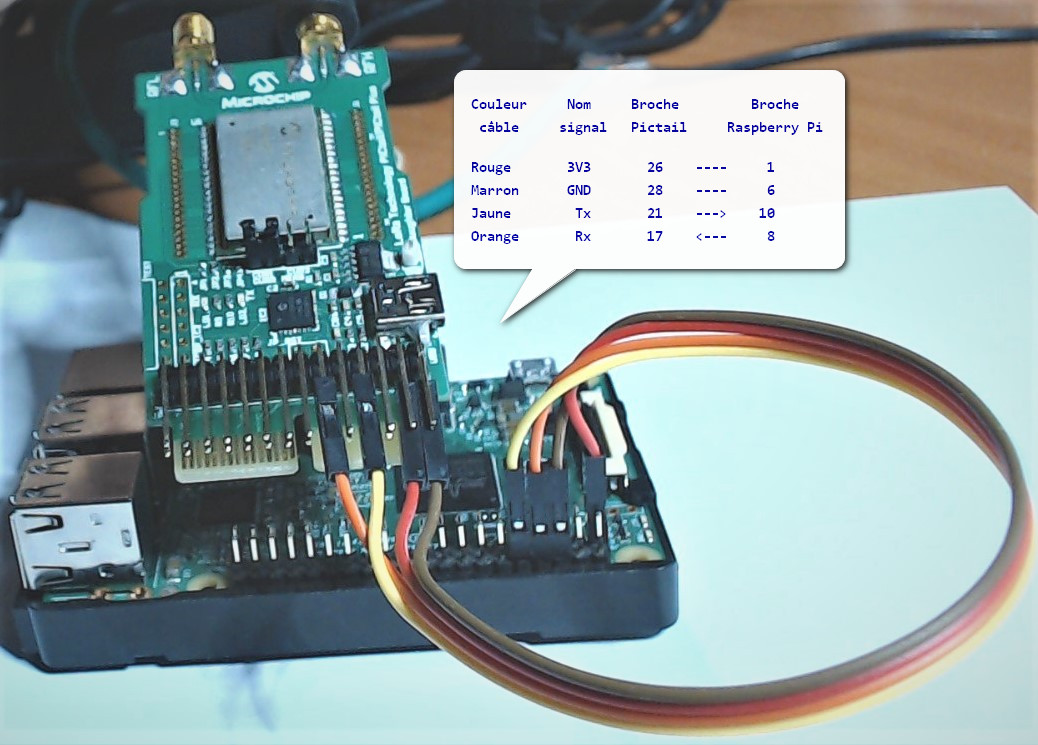

  1. Raspberry hors tension, connecter la carte Pictail RN2483 à la Raspberry Pi comme illustré ci-dessous :

    cablage pictail rpi
  2. Mettre sous tension la Raspberry Pi

  3. Configurer la Raspberry Pi pour utiliser le “vrai” UART (→ PrimeCell UART (PL011) link) pour la liaison série.

    Sur une Raspberry Pi v3 :

    1. Désactiver le bluetooth en ajoutant dtoverlay = disable-bt au fichier /boot/config.txt

    2. Désactiver la console Linux sur le port série soit en supprimant console=serial0,115200 dans le fichier /boot/cmdline.txt ou en passant par raspi-config

    3. Désactiver le service système d’initialisation du modem en exécutant sudo systemctl disable hciuart

    4. Rebooter le système

    🕮 Source : UART configuration link

  4. Utiliser l’utilitaire screen ou minicom ou miniterm pour envoyer les commandes à la carte

Exemple de mise en œuvre avec miniterm
pi@rpi-defrance:~ $ miniterm

--- Available ports:
---  1: /dev/ttyAMA0         'ttyAMA0'
--- Enter port index or full name: 1 (1)
--- Miniterm on /dev/ttyAMA0  9600,8,N,1 ---
--- Quit: Ctrl+] | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
--- local echo active --- (2)
--- EOL: CR --- (3)
--- EOL: LF --- (3)
--- EOL: CRLF --- (3)

--- Baudrate: 57600 (4)

--- Settings: /dev/ttyAMA0  57600,8,N,1
--- RTS: active    DTR: active    BREAK: inactive
--- CTS: active    DSR: inactive  RI: inactive  CD: inactive
--- software flow control: inactive
--- hardware flow control: inactive
--- serial input encoding: UTF-8
--- serial output encoding: UTF-8
--- EOL: CRLF
--- filters: default
mac get deveui (5)
0004A30B001AF3D8

--- exit --- (6)
1 on spécifie l’index du port série à utiliser
2 on active l’écho local en tapant Ctrl-T Ctrl-E
3 on spécifie le terminateur de ligne sur crlf en tapant à plusieurs reprises sur Ctrl-T Ctrl-L
4 on saisie la vitesse après avoir tapé sur Ctrl-T b
5 on communique avec le RN2483 en lui envoyant des commandes
6 on quitte miniterm en tapant Ctrl-$ (équivalent de Ctrl-] sur un clavier AZERTY)

screen autorise la configuration du terminateur de ligne (cr ou crlf) depuis son fichier de configuration.

Exemple : pour permettre de basculer d’un mode cr seul à un mode crlf avec les combinaisons de touche Ctrl-A D (et inversement avec Ctrl-A U), on pourra mettre le contenu suivant dans le fichier de configuration de screen pour l’utilisateur courant :

Contenu du fichier ~/.screenrc
# put this in your ~/.screenrc to make
# ^A D (uppercase) switch on, and
# ^A U (uppercase) switch off, converting
# CR (return keys) input into CRLF
bind D bindkey "\015" stuff "\015\012"
bind U bindkey "\015" stuff "\015"

🕮 Source : cabo/crlf.screenrc link '''

🞄  🞄  🞄
