Configuration du BIOS

Qu’est que le BIOS ?

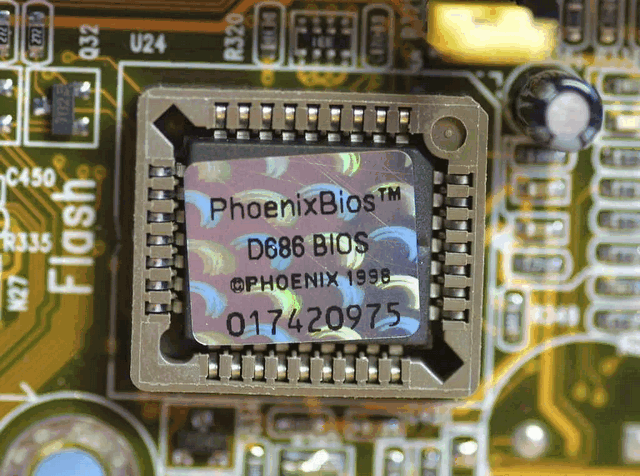

bios chip

Le BIOS (Basic Input Output System) est le 1er programme lancé au démarrage de l’ordinateur, avant même que celui-ci aille voir ce qu’il y a sur le disque dur.

Pour cette raison, le BIOS est stocké dans un composant électronique, habituellement une mémoire FLASH, de même type que celle présente sur une clé USB et qui garde donc son contenu même lorsqu’elle n’est pas alimentée.

En pratique, le stockage du BIOS est réparti dans plusieurs mémoire FLASH situées non seulement sur la carte mère mais également sur les cartes additionnelles (ex. : carte graphique, carte réseau).

Les rôles du BIOS sont les suivants :

  1. teste (POST = Power On Self-Test) et initialise les composants du PC présent sur la carte mère (microprocesseur, mémoire, chipset…) mais également ceux situés sur les cartes additionnelles (ex.: carte graphique, carte réseau)

  2. autorise l’utilisateur à modifier certains paramètres de fonctionnement (fréquence processeur, date/heure, gestion alimentation…) si celui-ci appuie sur une touche spécifique du clavier (Del, Esc, F1 ou F2 selon le constructeur) au démarrage du PC

  3. amorce le chargement du système d’exploitation depuis le dispositif de démarrage (disque dur, DVD, clé usb…) en passant le relais à un programme “spécial” appelé bootloader

Sur les PCs récents, l'UEFI (pour Unified Extensible Firmware Interface) a succédé au BIOS. Il joue le même rôle mais offre un certain nombre d’évolutions :

  • interface graphique avec prise en charge de la souris

  • gestion des disques durs de plus de 2To (tera-octets, 1To = 1012 octets)

  • support de plus de 4 partitions primaires par disque dur (128 pour Windows)

  • fonctionnalités réseau étendues

  • support architecture 64 bits dès le démarrage ↪︎ Démarrage plus rapide, plus de possibilités (souris, résolution écran,…)

  • prise en charge d’extensions stockées sur le disque dans un endroit spécial appelé ESP (EFI System Partition)

🖮 Travail n° 1 : Configuration du BIOS des PCs de la salle C12

De façon à avoir une configuration identique sur tous les PCs de la salle C12 et préparer la suite de la procédure d’installation, on vous demande de suivre la procédure suivante :

  1. démarrer le PC et accéder au BIOS/UEFI en appuyant à répétition sur la touche F2 ou DEL/Suppr).

    Vous n’avez que quelques secondes pour que le PC prenne en compte l’appui sur la touche.

  2. appuyer sur la touche F7 pour entrer dans l' “Advanced Mode”

  3. dans l’onglet “Main”, vérifier la version du BIOS :

    BIOS Information        1202 x64
BIOS Version          03/19/2014

    Si les informations ne correspondent pas, appeler le professeur pour qu’il mette à jour le BIOS depuis l’outil “ASUS EZ Flash 2 Utility” disponible dans l’onglet “Tool” du BIOS.

    La procédure consiste à :

    1. placer le fichier P8H61-R2-ASUS-1202.CAP link sur une clé USB non-bootable

    2. aller dans l’outil “ASUS EZ Flash 2 Utility”

    3. sélectionner ce fichier dans le système de fichiers sur lequel il se trouve (fsN:\, N étant le numéro du système de fichiers)

    4. valider le choix en appuyant sur la touche Entrée

  4. charger la configuration par défaut ( → “Optimized Defaults”) en appuyant sur la touche F5

  5. sélectionner “CPU Configuration” dans l’onglet “Advanced” puis activer l' “INTEL Virtualization Technology” en marquant cette option comme “Enabled”.

    Cette option est indispensable lorsqu’on veut utiliser/créer des machines virtuelles (avec VMware Player ou Virtual Box par exemple).

  6. dans l’onglet “Boot”, désactiver le “Fast Boot” en marquant l’option comme “Disabled”.

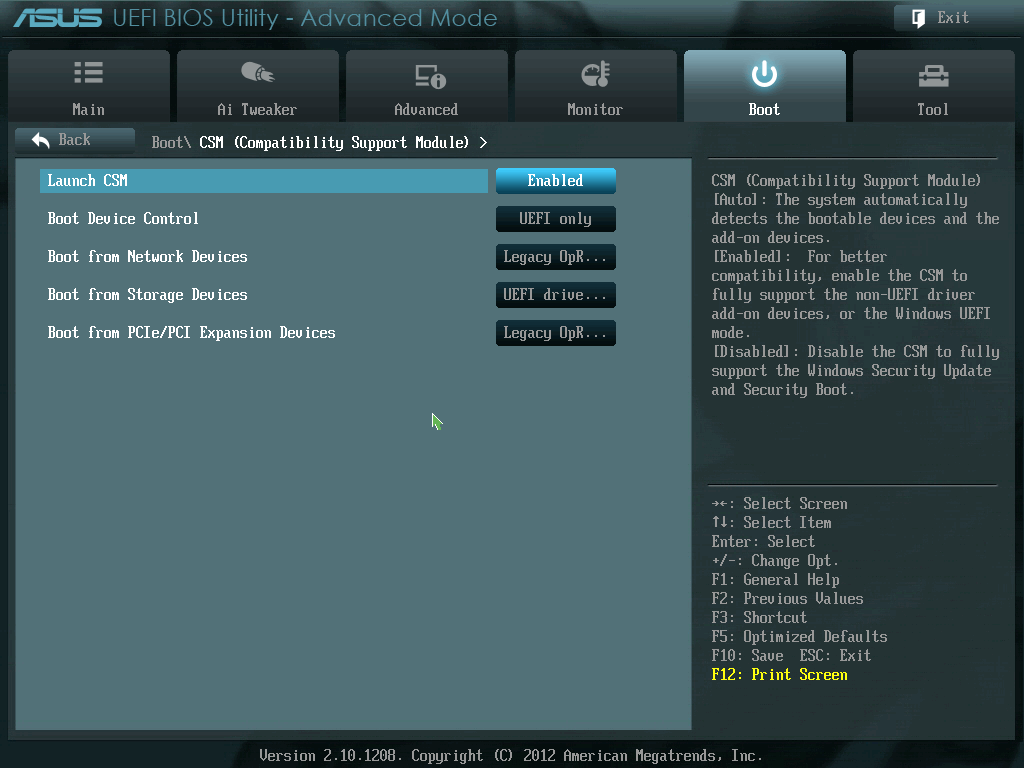

  7. dans la rubrique “CSM (Compatibility Support Module)” du même onglet “Boot”, s’assurer que l’option “Launch CSM” est “Enabled”. Cette option est celle qui permet d’assurer la compatibilité du BIOS UEFI avec les BIOS de 1èregénération.

    Cette compatibilité est nécessaire dans notre cas car le BIOS de la carte graphique n’est pas UEFI.

    S’assurer également d’avoir la configuration suivante pour les options située dessous :

    • “Boot Device Control” → “UEFI only”

    • “Boot from Network Devices” → “Legacy OpROM first”

    • “Boot from Storage Devices” → “UEFI Driver First”

    • Boot from PCIe/PCI Expansion Devices → “Legacy OpROM first”

      bios csm
      (cliquer sur l’image pour l’afficher en taille réelle dans un nouvel onglet)

      Cette configuration est nécessaire pour installer Windows 10 dans une partition GPT et bénéficier de toutes les fonctionnalités du processeur.

      🕮 Source :

  8. dans la rubrique “Secure Boot” du même onglet “Boot”, s’assurer que l’option “OS Type” est configurée avec “Other OS”

  9. sauvegarder le paramétrage du BIOS en :

    1. cliquant sur le bouton “Exit” situé en haut à droite de l’écran du BIOS

    2. choisissant l’option “Save changes & Reset”

    3. validant le choix en cliquant sur “Yes”

🞄  🞄  🞄
